Ein Fußgänger-Drehtor bietet Menschen einen eigenen Zugang zum Grundstück. Sein Nutzen hängt vom Weg darum herum ab: wo Besucher warten, wie der Flügel öffnet und wohin der Weg nach dem Eintreten führt. Auch ein schmales Tor neben der Zufahrt braucht eine vollständige Eingangsplanung.
Bei CAIMEN fertigen wir Aluminium-Fußgängertore für private Eingänge, Gärten und Wohngrundstücke. Wir empfehlen, Fußweg und Öffnungsanordnung festzulegen, bevor Füllung, Schloss oder Zutrittskontrolle ausgewählt werden. So lässt sich das Tor als Teil des täglich genutzten Eingangs planen.
Mit einem durchgehenden Fußweg beginnen
Platzieren Sie das Tor so, dass Menschen es vom äußeren Zugang erreichen und anschließend zum Gebäude weitergehen können, ohne in den Bewegungsbereich des Fahrzeugtors zu gelangen. Betrachten Sie beide Seiten der Grundstücksgrenze. Eine separate Öffnung hat wenig Nutzen, wenn der anschließende Weg Besucher sofort durch einen Rangierbereich oder den Rücklaufbereich eines Schiebetors führt.

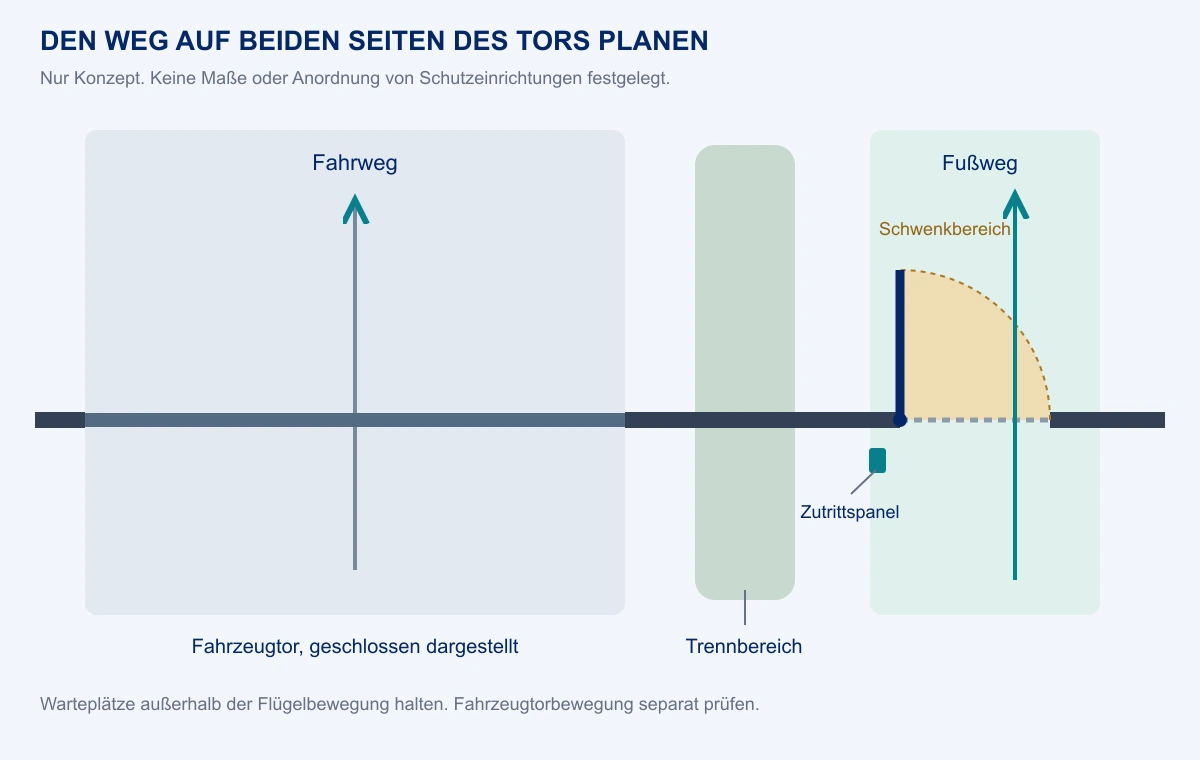

Zeichnen Sie Fahrzeugzufahrt, Fußgängerzugang, Torbewegung und Warteposition der Besucher in dieselbe Standortskizze ein. Muss eine Fahrspur gekreuzt werden, lassen Sie die Anordnung beurteilen und die Querung bewusst planen. Bepflanzung, Beschilderung oder ein kleiner Spalt neben einem Fahrzeugtorflügel ergeben für sich allein noch keinen geeigneten Fußweg.
Unser Planungsleitfaden für private Zufahrtstore behandelt Fahrzeug- und Fußgängerzugang im Zusammenhang mit dem gesamten Grundstückseingang. Bei gemeinschaftlich genutzten Anlagen sollten auch Lieferverkehr und Zeiten erfasst werden, zu denen Menschen und Fahrzeuge gleichzeitig eintreffen.
Die nutzbare Öffnung statt nur des Torflügels messen
Der Abstand zwischen vorhandenen Pfeilern, die gefertigte Flügelbreite und die nutzbare lichte Durchgangsbreite sind unterschiedliche Maße. Scharniere, Anschläge, Öffnungswinkel und vorstehende Beschläge können den verfügbaren Durchgang bei geöffnetem Tor verringern. Fordern Sie eine Zeichnung mit allen relevanten Maßen an.
Berücksichtigen Sie, wer den Zugang nutzt und was hindurchgeführt wird, einschließlich Rollstühlen, Gehhilfen, Kinderwagen oder Fahrrädern. Prüfen Sie neben der Öffnung auch die Bewegungsflächen davor und dahinter sowie den Platz zum Wenden. Lassen Sie den Planer die am Projektstandort geltenden Anforderungen an Barrierefreiheit und Zugang bestätigen; eine Standardflügelbreite allein weist keine Konformität nach.
Erfassen Sie die fertigen Geländehöhen im gesamten Schwenkbereich. Ein ansteigender Weg kann mit dem Flügel kollidieren, während ein großer Bodenabstand der gewünschten Optik oder Einfriedungsfunktion widersprechen kann. Klären Sie Höhen, Entwässerung und gegebenenfalls die Schwelle gemeinsam vor der Fertigung.
Scharnierseite und Öffnungsrichtung festlegen
Markieren Sie die Scharnierseite im Grundriss und nennen Sie die dabei zugrunde gelegte Blickrichtung. „Links öffnend“ kann unterschiedlich verstanden werden, wenn eine Person außen und die andere innen steht. Eine Zeichnung mit geschlossenem Flügel und Öffnungsbogen vermeidet diese Unklarheit.
Prüfen Sie den gesamten Schwenkweg auf Konflikte mit Mauern, Stufen, Pflanzen, geparkten Fahrzeugen und dem Zugang zur Sprechanlage. Halten Sie die Warteposition der Besucher außerhalb der Flügelbewegung. Eine nach innen öffnende Anordnung kann für einen Eingang passen; die Öffnungsrichtung muss jedoch auch Grundstücksgrenzen und geltende Zugangs- oder Fluchtweganforderungen berücksichtigen.
Ein Tor, das auf einen angrenzenden öffentlichen Weg ausschwenkt, muss gesondert geprüft werden. Gehen Sie nicht davon aus, dass eine Öffnung nach außen zulässig ist, weil sie innen mehr Platz lässt. Bestätigen Sie die Anordnung mit dem Projektplaner und anhand der einschlägigen örtlichen Anforderungen.
Öffnung, Verriegelung und Zutrittskontrolle getrennt festlegen
Ein als „elektrisch“ bezeichnetes Tor kann lediglich ein elektrisch freigegebenes Schloss besitzen, während der Nutzer den Flügel von Hand bewegt. Ein motorischer Drehtorantrieb bewegt den Flügel selbst. Nennen Sie die benötigten Funktionen bei Ihrer Anfrage zu unseren Aluminium-Fußgängertoren.
| Funktion | Aufgabe | Festzulegende Ausstattung |
|---|---|---|
| Manuelles Öffnen | Der Nutzer bewegt den Flügel von Hand. | Griff, Scharniere und Fallen- oder Riegelanordnung |
| Elektrische Entriegelung | Ein Signal gibt Schloss oder Falle frei. | Schloss, Stromversorgung, Schnittstelle und Ausgangsbetätigung |
| Kontrolliertes Schließen | Festgelegte Schließbeschläge führen den Flügel zurück. | Schließverhalten, Einrasten der Falle und Nutzeranforderungen |
| Motorisches Öffnen | Ein Antrieb bewegt den Flügel. | Antrieb, Steuerlogik, Schutzmaßnahmen und Inbetriebnahme |
Legen Sie fest, wie Bewohner eintreten, wie Besucher Zugang anfordern und wie Personen von innen hinausgehen. Wird das Tor mit einer Gebäudesprechanlage oder Zutrittskontrolle verbunden, benennen Sie die Steuerung und die benötigte Schnittstelle. Ein Entriegelungsbefehl und die Bestätigung, dass das Tor tatsächlich geschlossen ist, sind verschiedene Signale; fordern Sie eine Positionsrückmeldung ausdrücklich an, wenn Ihr System sie benötigt.
Vereinbaren Sie das Verhalten bei Stromausfall und in Notfällen, bevor das Schloss ausgewählt wird. Die geeignete Freigabemethode hängt von der Torfunktion, dem Standort und geltenden Fluchtweganforderungen ab. Lassen Sie den Installateur das vorgesehene Verhalten dokumentieren und bei der Übergabe vorführen.
Bei motorisch bewegtem Flügel sind die Bewegungsgefahren und erforderlichen Schutzmaßnahmen standortbezogen zu beurteilen. Ein Lesegerät, eine Sprechanlage oder ein Elektroschloss ersetzt diese Bewertung nicht. Auch ein separates Fußgängertor hebt die Schutzanforderungen am benachbarten Fahrzeugtor nicht auf.
Das Erscheinungsbild mit der Funktion abstimmen
Stimmen Sie Aluminiumrahmen, Füllungsrichtung und Oberfläche auf Einfriedung und Fahrzeugtor ab. Ein kleinerer Fußgängerflügel kann eine andere Lamellenzahl oder ein angepasstes Dekormuster benötigen. Prüfen Sie seine Ansicht separat, damit Griffe und Schlossbeschläge in die gewünschte Gestaltung passen.
Offene Lamellen ermöglichen mehr Durchsicht; eine geschlossene Füllung schirmt die Paneelfläche ab. Bestätigen Sie die tatsächlichen Abstände und die Sicht aus der Besucherposition. Platzieren Sie Sprechanlage oder Lesegerät so, dass sie erreichbar sind, ohne in den Flügelweg oder eine Fahrspur treten zu müssen. Kabelführung und Wartungszugang sollten vor Abschluss der Oberflächenarbeiten berücksichtigt werden.
Umfasst Ihr Projekt passende Drehtore für die Zufahrt, geben Sie Fußgänger- und Fahrzeugflügel in derselben Eingangsansicht frei. Eine abgestimmte Optik bedeutet nicht, dass Schlösser, Scharniere oder Antriebsausrüstungen austauschbar sind.
Eine klare Angebotsanfrage vorbereiten
| Thema | Benötigte Informationen |
|---|---|
| Standortplanung | Torposition, beide Zugänge, Fahrwege und Wartefläche |
| Maße | Öffnung, Höhe, fertige Geländehöhen und erforderlicher lichter Durchgang |
| Bewegung | Scharnierseite, Blickrichtung, Öffnungsrichtung und Schwenkraum |
| Zugang | Bewohnerzutritt, Besucheranrufe, Ausgang von innen und Rückmeldesignale |
| Gestaltung | Füllung, Oberfläche, Rahmenproportionen und passende Einfriedungselemente |
| Projektumfang | Tragkonstruktionen, Elektroarbeiten, Montage, Inbetriebnahme und Übergabe |
Bei einem vorhandenen Eingang ergänzen Sie Fotos von beiden Seiten und eine Skizze der umliegenden Wege. Kennzeichnen Sie geschätzte Maße. Klären Sie die Zuständigkeiten für Tragkonstruktionen, Bodenvorbereitung, Stromversorgung, Verkabelung, Montage und Inbetriebnahme, damit das Angebot die erwarteten Arbeiten abdeckt.
Häufig gestellte Fragen
Ist ein Fußgängertor dasselbe wie eine Teilöffnung des Fahrzeugtors?
Nein. Ein separates Fußgängertor hat eine eigene Öffnung und einen eigenen Weg. Der Fußgängermodus eines Fahrzeugtors nutzt weiterhin dessen Flügel und Bewegungsbereich. Lassen Sie die gesamte Zugangsanordnung beurteilen, bevor Sie diesen Modus für den regelmäßigen Fußgängerzugang vorsehen.
Wie breit sollte ein Fußgänger-Drehtor sein?
Legen Sie den erforderlichen lichten Durchgang anhand der Nutzer, der Bewegungsflächen und der geltenden örtlichen Anforderungen fest. Lassen Sie sich vor Festlegung der Flügelgröße die nutzbare Öffnung beim geplanten Winkel einschließlich des Einflusses von Scharnieren und Beschlägen zeigen.
Öffnet ein elektrisches Fußgängertor immer automatisch?
Nein. Eine elektrische Entriegelung kann die Falle zum manuellen Öffnen freigeben. Motorisches Öffnen erfordert einen geeigneten Antrieb und eine geprüfte Steuerungs- und Schutzanordnung. Beschreiben Sie das gewünschte Verhalten, statt sich allein auf das Wort „elektrisch“ zu verlassen.
Kann das Fußgängertor als Notausgang dienen?
Diese Nutzung muss gesondert planerisch geprüft werden. Öffnungsrichtung, Freigabebeschläge, Zutrittskontrolle und der anschließende Weg müssen den geltenden Anforderungen entsprechen. Informieren Sie den Planer über eine mögliche Fluchtwegfunktion, bevor Tor oder Schloss festgelegt werden.
Besprechen Sie Ihren Fußgängerzugang mit CAIMEN
Senden Sie unserem Team Ihre Eingangsdetails, einschließlich Standortfotos, Öffnungsmaßen, fertigen Geländehöhen und geplantem Fußweg. Teilen Sie uns mit, wie das Tor entriegeln und öffnen soll, ob eine Anbindung an ein vorhandenes System benötigt wird und ob es gestalterisch zu einem Fahrzeugtor passen soll. Diese Angaben bilden die Grundlage für die Besprechung der Aluminiumtorkonfiguration.
