Ein Angebot für ein Schiebetor kann Rollen, Schiene, Zahnstange und Aufnahme aufführen, ohne deren Zusammenspiel zu erklären. Ähnliche Bezeichnungen können zudem unterschiedliche Bauteile meinen. Ein Rad, das auf einer Schiene in der Durchfahrt läuft, erfüllt eine andere Aufgabe als ein fest neben dem freitragenden Tor montierter Laufrollenbock.
Bei CAIMEN fertigen wir Aluminium-Toranlagen für private und gewerbliche Zufahrten. Dieser Leitfaden erklärt die wichtigsten Schiebetorbauteile aus Käufersicht: ihre Funktion, die jeweilige Bauweise und die Punkte, die Sie vor der Bestellung klären sollten.
Zuerst das Tragsystem bestimmen

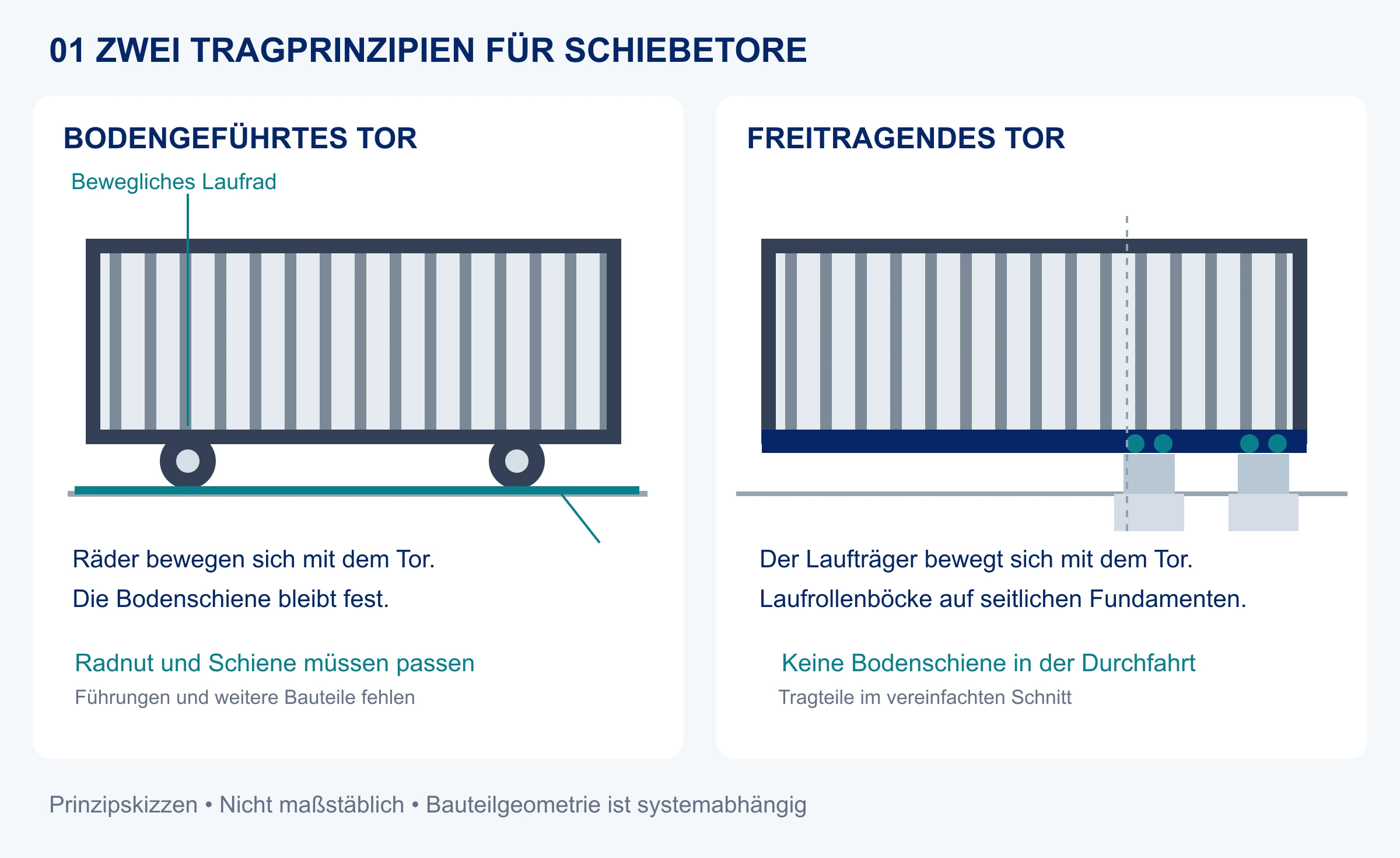

Bei einem bodengeführten Schiebetor sind Laufräder am beweglichen Flügel befestigt. Sie laufen auf einer Bodenschiene. Bei einem freitragenden System mit unterem Laufträger ist dieser am Flügel befestigt und bewegt sich über fest montierte Laufrollenböcke neben der Öffnung. In der Durchfahrt liegt keine durchgehende Laufschiene.
Das Tragsystem bestimmt die benötigten Laufkomponenten. Hintergrundinformationen zum freitragenden Prinzip finden Sie in unserem Leitfaden zur Funktionsweise freitragender Schiebetore. Die Abbildungen zeigen ein übliches bodengeführtes Tor und ein freitragendes Tor mit unterem Laufträger; andere Schiebesysteme sind anders aufgebaut.
Die wichtigsten Schiebetorbauteile im Überblick

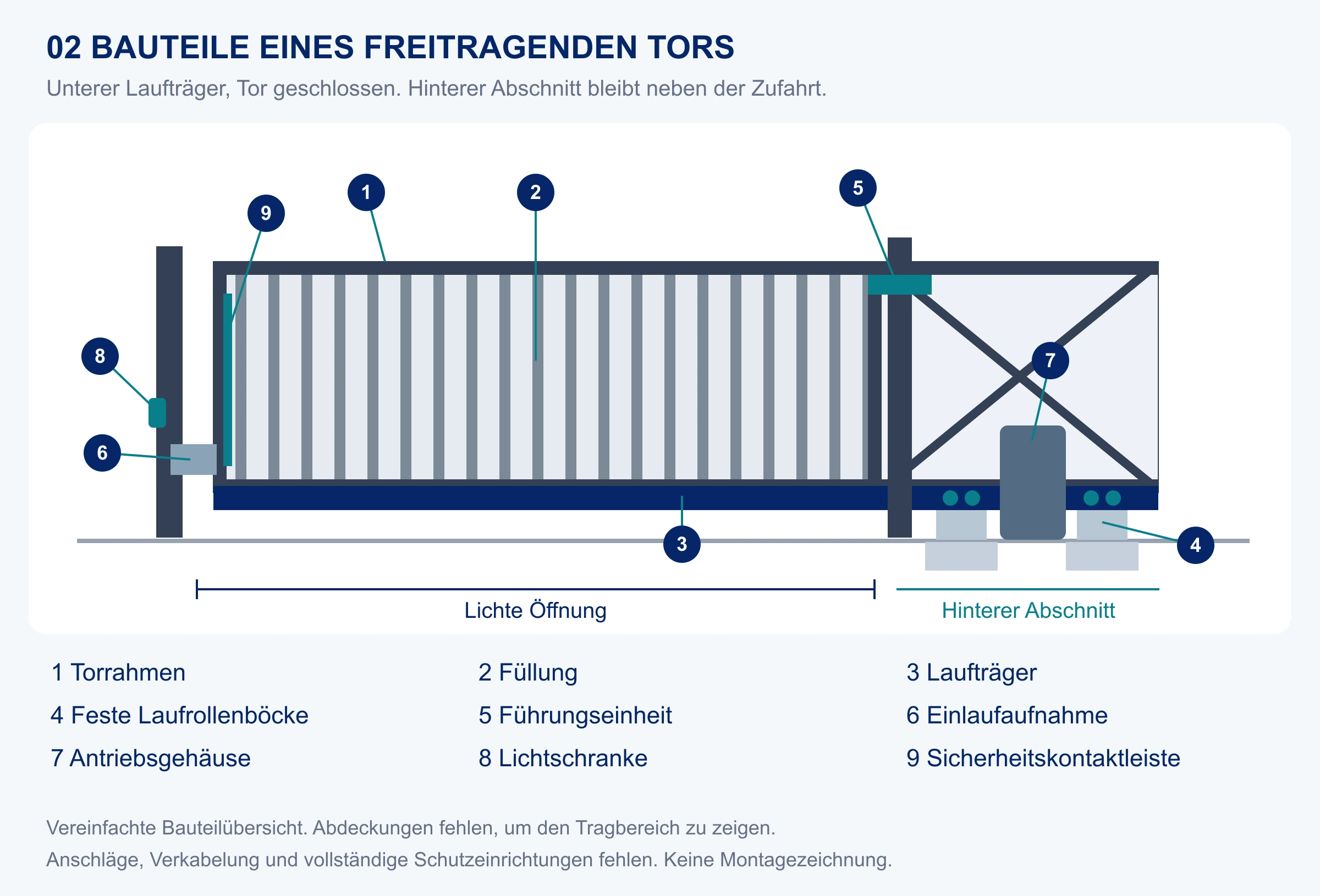

Suchen Sie die Bauteile anhand der nummerierten Übersicht und gleichen Sie ihre Bezeichnungen mit der Lieferantenzeichnung und Stückliste ab. Die Übersicht zeigt ein allgemeines freitragendes System. Bei einem konkreten Projekt können Bauteile in einer Antriebssäule zusammengefasst oder Führungen und Aufnahmen anders angeordnet sein.
1. Torrahmen und Füllung
Der Rahmen bildet die Struktur des beweglichen Flügels. Die Füllung besteht aus Lamellen, Stäben, Gittern oder Paneelen. Käufer achten oft besonders auf die Füllung, weil sie Sichtschutz und Erscheinungsbild bestimmt; sie beeinflusst aber auch Gewicht und Windbeanspruchung des Tors.
Bestätigen Sie vor der Freigabe der Beschläge die vollständigen Flügelmaße und die vorgesehene Füllung. Wird nach der Auswahl eine offene Stabfüllung durch eine geschlossene Fläche ersetzt, muss die Konstruktion erneut geprüft werden. Bei unseren Aluminiumtoren gehören Rahmen, Füllung und Oberfläche zur vereinbarten Projektkonfiguration.
2. Laufräder und Bodenschiene oder Laufträger und Laufrollenböcke
Bei einem bodengeführten Tor müssen Radnut und Schienenprofil zusammenpassen. Der Raddurchmesser allein bestätigt keine Kompatibilität: Lagerung, Befestigungsmaße, Tragfähigkeit und Schienengeometrie sind ebenfalls entscheidend.
Bei einem freitragenden Tor bilden Laufträger und Laufrollenböcke ein abgestimmtes Laufsystem. Ein Laufrollenbock besteht aus mehreren Rollen auf einer festen Montageeinheit; der Laufträger bewegt sich darüber. Prüfen Sie vor der Kombination von Teilen die Systembezeichnung und Auswahlgrenzen des Herstellers. Eine Lastangabe für ein einzelnes Bauteil bestätigt nicht dessen Eignung für jedes daraus gebaute Tor.
Enthält der Vorschlag mehrere Größen für Laufträger oder Laufrollenböcke, fragen Sie nach den zugrunde gelegten Tormaßen und dem vollständigen Flügelgewicht. Unser Artikel zu den Eingangsdaten für die Berechnung freitragender Tore erklärt die für diese Prüfung benötigten Angaben.
3. Führungen, Einlaufaufnahmen und Anschläge
Führungsrollen oder Führungseinheiten halten den Flügel während der Bewegung ausgerichtet. Ihre Lage und tragende Funktion hängen vom System ab. Ersetzen Sie einen vorgeschriebenen Laufrollenbock nicht durch eine Führungsrolle, nur weil beide im Katalog ähnlich aussehen.
Eine Einlaufaufnahme positioniert das vordere Ende beim Schließen. Manche Aufnahmen stützen zusätzlich das geschlossene Tor; klären Sie diese Funktion anhand der Zeichnung. Mechanische Anschläge begrenzen gegebenenfalls den physischen Fahrweg. Die elektronische Endlagensteuerung des Antriebs hat eine andere Aufgabe, weshalb das Angebot beide Lösungen benennen sollte.
Was der Antrieb tatsächlich bewegt

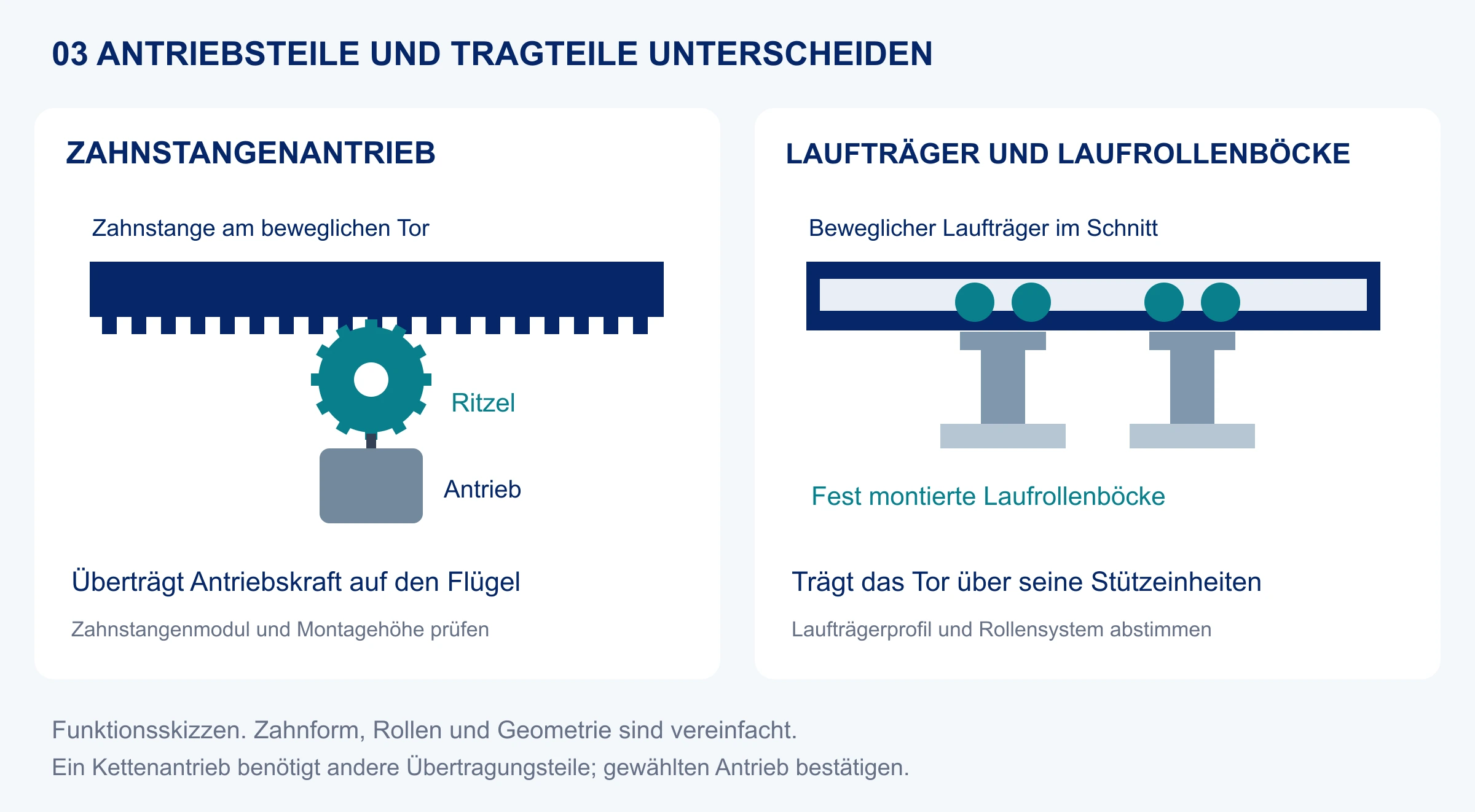

Der Antrieb erzeugt die Bewegung über eine Übertragung wie Zahnstange und Ritzel oder Kette. Bei einem Zahnstangenantrieb ist die Zahnstange am Tor befestigt und greift in das Antriebsritzel ein. Sie überträgt die Antriebskraft; die gewählten Laufräder oder freitragenden Stützeinheiten tragen das Tor.
Gleichen Sie bei Zahnstangenantrieben Modul, Werkstoff, Befestigungsart und Montagehöhe der Zahnstange mit dem gewählten Antrieb ab. Ein Kettenantrieb benötigt eine passende Kette, Befestigungen und zugehörige Komponenten. Keine der beiden Übertragungsarten lässt sich zuverlässig allein aus einem Foto des Gehäuses ableiten.
Fragen Sie beim Vergleich automatischer Schiebetorkomponenten nach Antriebsmodell, vorgesehener Beanspruchung und dem zugrunde gelegten Torgewicht. Tägliche Nutzung, Spitzenzeiten, Geschwindigkeitsanforderungen und die vollständige Torkonfiguration gehören in diese Abstimmung. Ein größerer Motor behebt weder unpassende Laufkomponenten noch eine schlechte Torausrichtung.
Zutrittssteuerung und Schutzeinrichtungen unterscheiden
Funkempfänger, Tastatur, Kartenleser oder eine Schnittstelle zur Zutrittskontrolle geben einen Fahrbefehl. Lichtschranken und Sicherheitskontaktleisten liefern Signale für das Schutzsystem. Dass ein Leser das Tor öffnet, belegt keine geprüften Sicherheitsfunktionen.
Lichtschranken erkennen die Unterbrechung eines Strahls an ihrer Einbauposition. Eine Sicherheitskontaktleiste erkennt Berührungen entlang ihrer montierten Kante. Gerätetyp, Lage, Überwachung und Reaktion des Antriebs müssen zur gesamten Zufahrt passen. Die richtige Anzahl lässt sich nicht aus einer allgemeinen Teileliste bestimmen.
Lassen Sie bei automatisierten Toren Schutzmaßnahmen und Inbetriebnahmeprüfungen für den tatsächlichen Standort vom Installationsbetrieb festlegen. Verlangen Sie im Angebot die Einzelbenennung der Schutzeinrichtungen einschließlich der benötigten Steuerungs- oder Schnittstellenmodule.
Vor der Bestellung von Teilen oder einer kompletten Toranlage prüfen
| Position | Frage an den Lieferanten | Benötigte Unterlagen |
|---|---|---|
| Laufkomponenten | Welches genaue Laufträger-/Laufrollenbock- oder Rad-/Schienensystem ist vorgesehen? | Systembezeichnung und Liste kompatibler Bauteile |
| Tormaße und Belastung | Welche Flügelmaße, welches Gewicht und welche Füllung wurden zugrunde gelegt? | Freigegebene Konfiguration und Auswahlgrundlage |
| Antriebspaket | Welcher Antrieb und welche Kraftübertragung sind enthalten? | Modell, Beanspruchungsanforderungen und passende Antriebsteile |
| Steuerung und Schutz | Welche Geräte und Schnittstellen werden geliefert? | Benannte Geräte, Kompatibilität und Umfang der Inbetriebnahme vor Ort |
| Montage und Arbeiten vor Ort | Wer liefert Verankerungen, Fundamente und Elektroarbeiten? | Leistungsabgrenzung und Montageunterlagen |
| Ersatzteilunterstützung | Wie werden Teile nach der Lieferung identifiziert? | Stückliste, Projektreferenz und Geräteidentifikation |
Senden Sie für Ersatzteile die vorhandene Teilenummer, die Tor- und Antriebsidentifikation, klare Fotos und relevante Maße. Lassen Sie Messungen sicher von einer geeigneten Person vornehmen. Das Foto einer unmarkierten Rolle aus nur einem Blickwinkel reicht selten aus, um ein Ersatzteil zu bestätigen.
Klären Sie bei einem neuen Tor, ob das Angebot nur die Struktur, einen Beschlagsatz oder eine konfigurierte automatisierte Anlage umfasst. Führen Sie Fundamente, Verankerungen, Stromversorgung, Feldverkabelung, Montage und Inbetriebnahme ausdrücklich als enthalten oder ausgeschlossen auf. Unser Leitfaden zur Montageplanung freitragender Tore behandelt die Vorbereitung des Standorts.
Häufige Käuferfragen zu Schiebetorbauteilen
Sind Schiebetorrollen universell einsetzbar?
Nein. Laufräder, Führungsrollen und Rollen freitragender Laufrollenböcke haben unterschiedliche Funktionen und Geometrien. Wählen Sie Ersatzteile nach Systembezeichnung, Befestigungsdetails und geltenden Belastungsgrenzen, nicht allein nach dem Aussehen.
Ist ein Laufträger dasselbe wie eine Bodenschiene?
Nein. Bei der hier gezeigten Bauweise mit unterem Laufträger bewegt sich dieser mit dem Tor über feste Laufrollenböcke. Eine Bodenschiene bleibt in der Durchfahrt liegen, während die Torlaufräder darüber fahren. Ein Lieferant kann beide Profile als „Schiene“ bezeichnen; fragen Sie deshalb nach der gemeinten Bauweise.
Enthält ein Torbeschlagsatz den Motor?
Das hängt vom angegebenen Lieferumfang ab. Ein Satz kann nur Laufkomponenten enthalten. Verlangen Sie eine detaillierte Liste der enthaltenen Antriebe, Übertragungsteile, Steuerungen, Schutzeinrichtungen und Montagezubehörteile.
Kann ich einen freitragenden Laufrollenbock bei einem bodengeführten Tor verwenden?
Er ist kein direkter Ersatz für ein Laufrad. Beide Bauweisen tragen den Flügel unterschiedlich. Ein Umbau benötigt eine geprüfte Struktur, ein kompatibles Laufsystem, eine abgestimmte Traganordnung und geeignete Fundamente.
Ihre Schiebetorkonfiguration mit CAIMEN besprechen
Entdecken Sie für ein neues Projekt unsere freitragenden Aluminiumschiebetore und senden Sie unserem Team die Angaben zu Ihrer Zufahrt. Nennen Sie lichte Öffnung, Torhöhe, verfügbaren seitlichen Platz, gewünschte Füllung und erwartete Nutzung. Benötigen Sie Ersatz für eine vorhandene CAIMEN-Toranlage, fügen Sie Projektreferenz und Fotos bei, damit wir die entsprechende Konfiguration prüfen können.
