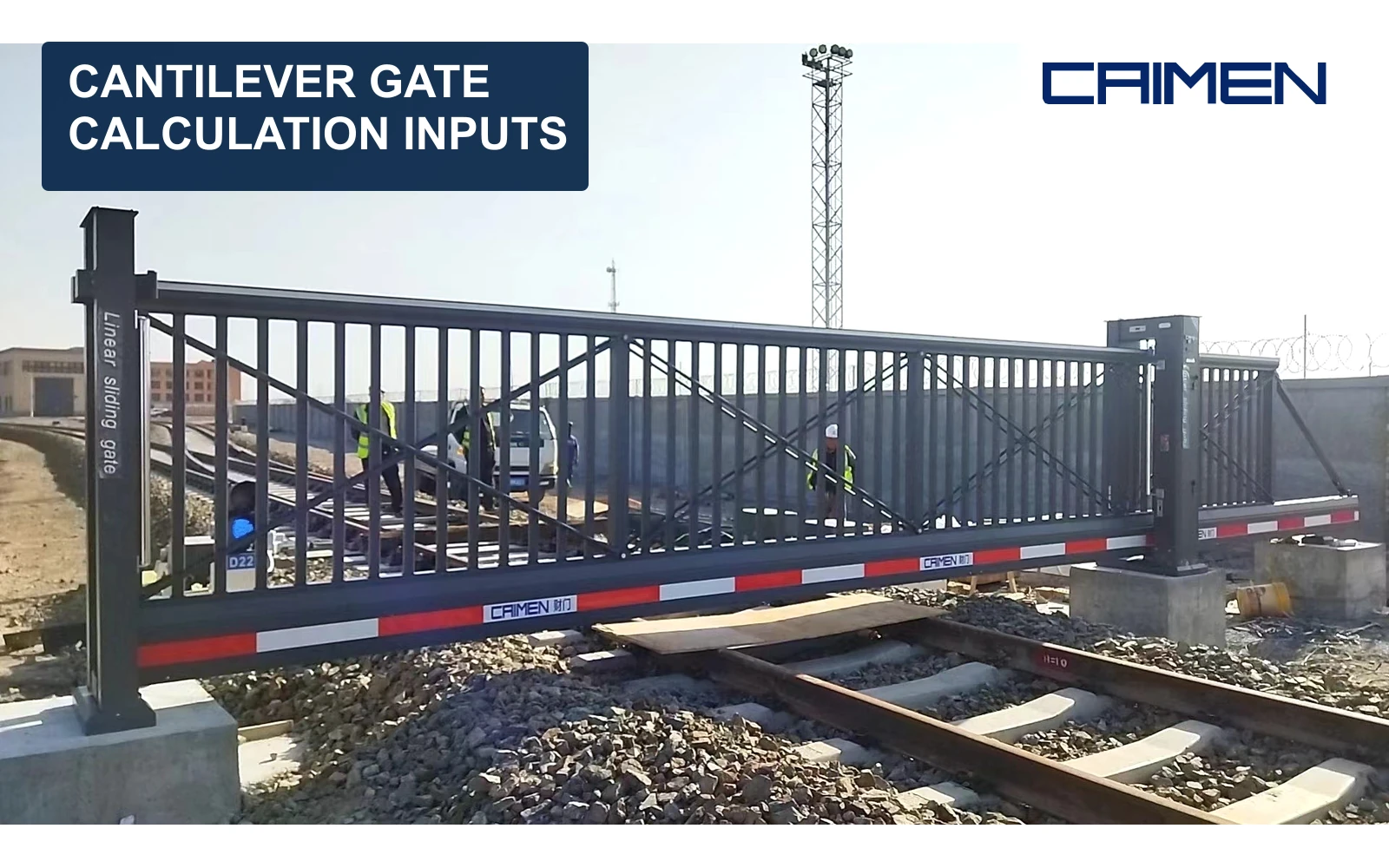

تتطلب حسابات البوابة المنزلقة الكابولية تحديد تكوين البوابة: فتحة المرور، والضلفة المتحركة كاملة، والوزن، ونظام الدعم، وظروف الموقع. ولا يكفي عرض الفتحة وحده لتحديد عارضة الحركة المطلوبة أو المسافة بين عربات البكرات أو الأساس. تبدأ الحسابات المفيدة بتوضيح هذه المدخلات وما يمثله كل بُعد وكل وزن فعليًا.
يمكن لأداة اختيار مكونات الحركة أن تساعد في تحديد ترتيب متوافق ضمن الحدود التي تذكرها. لكنها لا تثبت بمفردها ملاءمة إطار البوابة والأعمال الداعمة والمدخل الآلي بوصفها نظامًا متكاملًا.
تحديد المقصود بالطول والوزن المدخلين
عرض فتحة المرور الصافي، والطول الكلي للضلفة، والمسافة بين الدعامات أبعاد مختلفة. وتشمل الضلفة الجزء الذي يغلق المدخل والامتداد الخلفي. ويظل هذا الامتداد جزءًا من المجموعة المتحركة حتى عندما يبقى خلف حدود الموقع. ويوضح مبدأ الدعم الكابولي كيفية حمل الضلفة إلى جانب مسار المركبات.
يحتاج الوزن إلى تعريف واضح بالقدر نفسه. تطلب بعض أدوات اختيار مكونات الحركة تقدير وزن الجزء الذي يغلق الفتحة قبل اقتراح الترتيب الكامل. أما حساب المجموعة المتحركة المكتملة فيحتاج إلى تحديد الأجزاء المشمولة في قيمة الوزن الخاصة به. ولا يمكن استبدال إحدى هاتين القيمتين بالأخرى دون التحقق من طريقة الحساب.
تُسجّل ضمن النطاق المعني أجزاء الإطار والحشوة وعارضة الحركة والمعدات المثبتة التي تتحرك مع الضلفة. ويُبيّن ما إذا كانت القيمة تقديرية أم وزنًا مؤكدًا للمجموعة. فتغيير حشوة القضبان المفتوحة إلى لوح مصمت يغيّر المدخلات؛ والإبقاء على الوزن السابق يجعل الحساب يصف بوابة مختلفة.
التعامل مع الإطار ومكونات الحركة باعتبارها ترتيبًا واحدًا
يجب أن يحمل إطار البوابة امتداده دون الاعتماد على مكونات الحركة لتعويض إطار غير مناسب. توفّر عربة البكرات الدعم الدحروجي، بينما تكون العارضة هي العنصر المتحرك الذي يمر داخل ترتيب الدعم المختار أو فوقه. ويجب النظر إلى توافق هذه الأجزاء ومواضعها معًا.
في بوابات CAIMEN المنزلقة الكابولية، تعمل عارضة الحركة مع عربات بكرات ثابتة إلى جانب المدخل. ونضبط مواضع الدعم ومتطلبات الأساس ومساحة الارتداد الجانبية وفق البوابة والموقع. لذلك لا تعني السعة المحددة لأحد المكونات، بمفردها، سعة كل بوابة كاملة تُبنى باستخدامه.
يرتبط طول القسم الخلفي للموازنة والمسافة بين عربات البكرات بتكوين النظام المختار. ولا تغني نسبة شائعة لطول القسم الخلفي عن هذا التكوين. وقبل استخدام نتيجة الاختيار، ينبغي التحقق من طراز مكونات الحركة والعارضة وهندسة البوابة التي تفترضها.
إبقاء أحمال الموقع والأساسات ضمن نطاق الحساب
وزن البوابة جزء فقط من الأحمال التي يتحملها ترتيب الدعم. فالرياح تؤثر في الضلفة، وحركة البوابة تُدخل تأثيرات ديناميكية. لذلك يجب أن تظل بيانات الارتفاع والحشوة والتعرض للرياح واضحة في معلومات التصميم. ولا يُعد الحاجز المصمت والضلفة ذات القضبان المفتوحة متكافئين لمجرد أنهما يغلقان العرض نفسه.
تنقل الأساسات والتثبيتات تأثيرات البوابة إلى الأرض الحاملة. ويعتمد تصميمها على الترتيب الفعلي وظروف الموقع. ولا يثبت مقاس عام لكتلة خرسانية ملاءمتها لموقع آخر. وتحتاج معلومات التربة وأي أعمال داعمة قائمة إلى تقييم خاص بها.
إن قائمة مراجعة موقع البوابة الكابولية تغطي الملاحظات اللازمة لوصف مساحة الفتحة والارتداد الجانبي ومناسيب الأرض. وتوفّر هذه الملاحظات سياقًا للتصميم؛ وليست نتائج حسابات إنشائية.
توثيق المدخلات ومصادرها
| المدخل | ما يجب أن يميزه السجل |
|---|---|
| الأبعاد الهندسية | الفتحة الصافية والضلفة كاملة والارتفاع ومواضع الدعم |
| الوزن | جزء إغلاق الفتحة أم المجموعة كاملة؛ الأجزاء المشمولة؛ قيمة تقديرية أم مؤكدة |
| نظام الحركة | طراز العارضة وعربات البكرات المختار وترتيبها والحدود المنطبقة |
| أحمال الموقع | الحشوة والتعرض للرياح وظروف التصميم الجاري تقييمها |
| الأعمال الداعمة | ترتيب الأساسات ومعلومات التربة والمنشآت القائمة |
| التشغيل | الاستخدام المقصود وظروف حركة المعدات المختارة |
يحدد سجل الحساب المفيد مراجعة الرسم وتكوين مكونات الحركة ومصادر المدخلات والافتراضات. وإذا كان أحد المدخلات مجهولًا، فيظل محددًا بهذه الصفة بدلًا من استبداله بقيمة تبدو مناسبة من بوابة أخرى. وعند تغيير التصميم، ينبغي أن يوضح السجل المدخلات التي تحتاج إلى إعادة تحقق.
للاختيار الإنشائي حدود واضحة أيضًا. فهو لا يحسم مخاطر البوابة الآلية أو معدات الحماية أو إجراءات بدء التشغيل. وتعتمد هذه الأمور على المدخل كاملًا وكيفية استخدامه. ويساعد الفصل بين هذه المسؤوليات على الاستفادة من الحساب دون منحه دلالة أوسع مما يمكنه إثباته.
