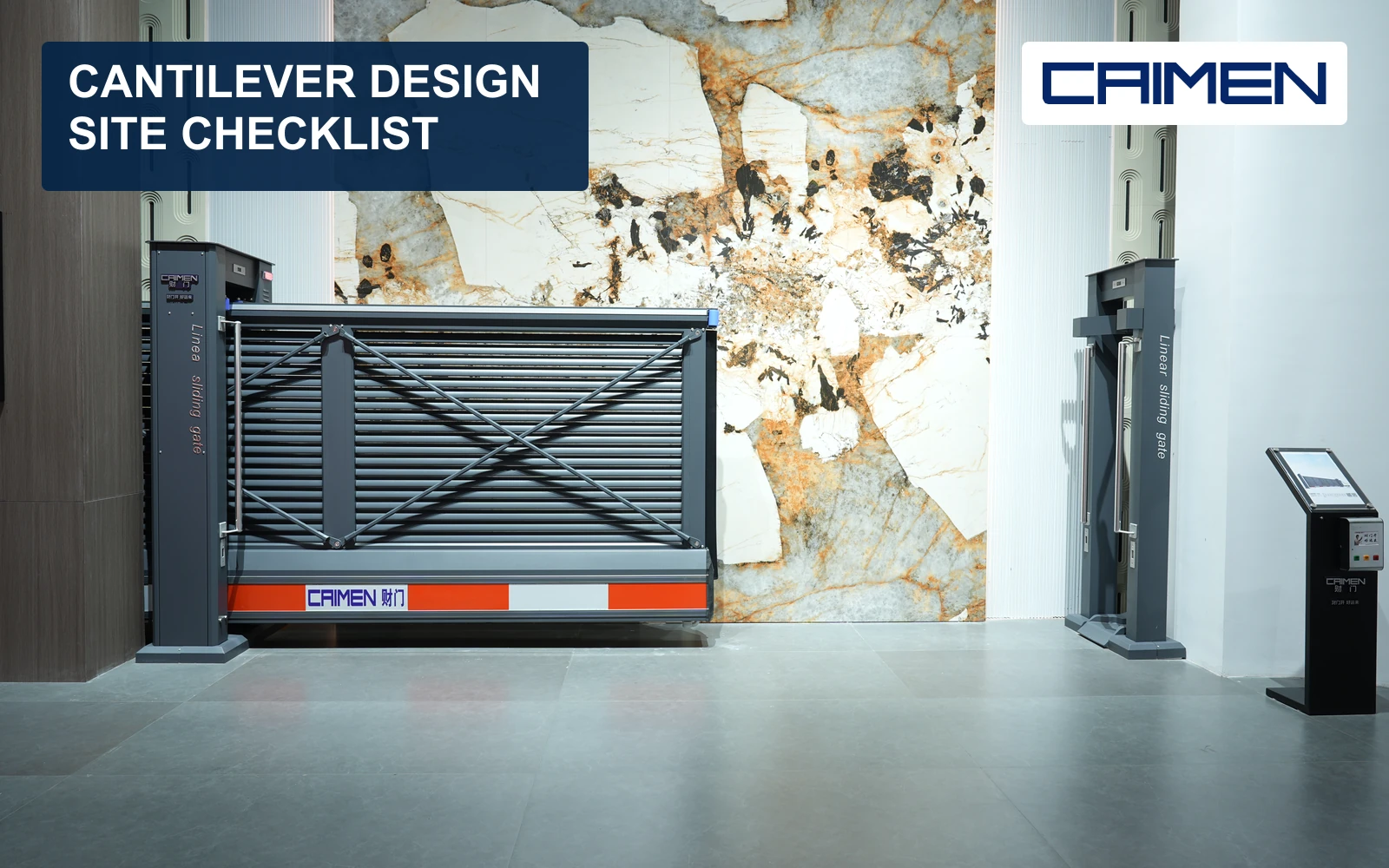

تصميم بوابة كابولية: قائمة مراجعة الموقع

يبدأ تصميم البوابة المنزلقة الكابولية بالمساحة التي ستشغلها البوابة كاملة، لا بالفتحة التي تغلقها فقط. ويجب أن يميز سجل الموقع بين ممر المركبات ومساحة التراجع الجانبي والأرض تحت الضلفة المتحركة. وتكتمل الصورة بارتفاع البوابة وحشوتها وظروف الدعم واستخدام المدخل. تتيح هذه المعلومات دراسة ترتيب مقترح، لكنها لا تحدد أبعاده الإنشائية بمفردها.

تُدعم البوابة الكابولية بجانب المدخل، ولذلك لا تحتاج إلى سكة تشغيل متصلة عبر ممر المركبات. وتظل منطقة الدعم ومسار الحركة بأكمله بأهمية المدخل نفسه. ويوضح مبدأ الدعم الكابولي سبب انتماء الجزء الخلفي إلى المجموعة المتحركة.

تمييز فتحة المرور عن المساحة الجانبية

الفتحة الصافية هي الممر المتبقي بين الأجزاء الثابتة للمدخل. وهي ليست المسافة بين عناصر زخرفية لا تستطيع المركبات المرور خلالها. سجّل مسار المركبات المقترح مع الفتحة، بما يشمل الأعمدة أو المعدات القريبة التي تضيق الاقتراب.

التراجع الجانبي معلومة مستقلة: فهو المساحة الخالية من العوائق في اتجاه الفتح المقترح. ولا يعني طول السور بالضرورة توفر مسار حركة صالح. فقد تقطعه زاوية جدار أو منطقة مزروعة أو عمود أو خزانة ثابتة. وتساعد الصور الملتقطة بمحاذاة حدود الموقع على إظهار قيود لا تكشفها الصورة الأمامية.

تشمل الضلفة الكاملة الجزء الذي يغلق المدخل والامتداد الخلفي. ويعتمد طولها المطلوب وترتيب دعمها على النظام المختار. وقد يؤدي استخدام نسبة مألوفة لطول الجزء الخلفي قبل معرفة التكوين إلى تقدير مضلل لإمكان ملاءمة البوابة للمساحة. ينبغي أن يبين سجل الموقع المساحة المتاحة، بينما يحدد التصميم الحيز الذي تحتاج إليه البوابة.

تسجيل مناسيب الأرض على امتداد الحركة

لا تكفي صورة المدخل مغلقًا لتحديد الخلوص عن الأرض عند فتح البوابة بالكامل. ضمّن الأرض الواقعة تحت كامل مسار الحركة المقترح، مع تحديد تغيرات المنسوب والعوائق الثابتة. واربط الملاحظات بمواقعها حتى يمكن قراءة المخطط والصور معًا.

ارتفاع سطح الطريق عبر الفتحة يختلف عن تحرك البوابة صعودًا. فبعض الأنظمة ذات عارضة التشغيل السفلية تتطلب محاذاة عربات البكرات على خط تشغيل أفقي. لذلك يجب دراسة الملاءمة وفق المكونات المختارة والمناسيب الفعلية، بدل افتراض أن بوابة دون سكة أرضية تتبع أي انحدار.

الخلوص عن الأرض ليس مجرد فجوة ينبغي تكبيرها قدر الإمكان. فهو جزء من تقييم المدخل كاملًا، بما في ذلك حركة البوابة وإمكان اقتراب الأشخاص منها. ولا يمكن تحديد قيمة موحدة للخلوص اعتمادًا على نوع البوابة وحده.

ربط مظهر البوابة بتصميم الدعم

الارتفاع والحشوة من مدخلات التصميم، وليسا تشطيبات تُضاف بعد اختيار الهيكل. سجّل الارتفاع المطلوب وما إذا كانت الضلفة بقضبان مفتوحة أو حشوة للحجب أو ألواح مصمتة. ويجب النظر معًا في تأثيرات الرياح ومتانة ترتيب الدعم بأكمله؛ فالمظهر الحاجب للرؤية لا يثبت تصنيفًا لمقاومة الرياح.

في بوابات CAIMEN المنزلقة الكابولية، تدعم عارضة التشغيل وعربات البكرات الضلفة المتحركة بجانب الفتحة. ونحدد مواضع الدعم والتراجع الجانبي وفق البوابة والموقع. ويجب أن يتوافق الإطار ومكونات التشغيل والأعمال الحاملة مع التصميم نفسه؛ فتغيير المشغل لا يصحح ترتيبًا ميكانيكيًا غير مناسب.

ينبغي أن يحدد سجل الموقع منطقة الدعم المقترحة وأي معلومات متاحة عن الإنشاءات القائمة وظروف الأرض. ولا يثبت مظهر سطح خرساني قدرته على استقبال دعامات البوابة. وتتبع أبعاد الأساسات وتفاصيل التثبيت التكوين المختار والظروف المحلية، لا قاعدة عامة لعرض الفتحة.

دراسة استخدام المدخل قبل تثبيت مواقع المعدات

بيّن أماكن اقتراب المركبات وانتظارها أثناء طلب السماح بالدخول ثم عبورها المدخل. وأدرج مسارات المشاة القريبة بدل اعتبار كل شخص جزءًا من حركة المركبات. فقد تنشأ نقاط انحشار أو سحق بين الضلف المتحركة والمنشآت الثابتة المجاورة؛ وتحتاج منطقة الحركة بأكملها إلى تقييم سلامة خاص بالموقع.

سجّل التغذية الكهربائية المتاحة ووظائف التحكم في الدخول المطلوبة، مع ترك التوصيلات ومواقع المعدات لتعليمات النظام المختار والمختصين المسؤولين. فقارئ الدخول يسمح بالحركة، لكنه لا يوفر بمفرده منظومة حماية مكتملة. وبالمثل، لا تثبت مواصفات مشغل البوابة سلامة المدخل بأكمله.

ربط معلومات الموقع بمخطط واحد

تربط قائمة الموقع المفيدة كل ملاحظة بمكانها. ويصف الجدول التالي معلومات تُسجّل، وليس برنامج إنشاء معتمدًا.

أبقِ الأبعاد غير المعروفة موسومة بأنها غير معروفة. فالصورة من جانب الطريق لا تكشف أساسًا مخفيًا، والرسم دون مناسيب مقاسة لا يحسم الملاءمة للانحدار. والغرض هو إظهار هذه الفجوات قبل قبول ترتيب معين للبوابة.

إذا لم تتسع المنطقة المتاحة لحركة البوابة الكابولية كاملة، فإن ترتيبات البوابات للمساحة الجانبية المحدودة تستخدم حركات مختلفة. ويظل التشغيل التلسكوبي أو القابل للطي بحاجة إلى منطقة حركة خالية خاصة به؛ ويجب تقييمه وفق سجل الموقع نفسه بدل افتراض أنه يحل كل قيد.
