L’installation d’un portail autoportant commence par un site et une implantation des supports adaptés au portail retenu. Avant les terrassements ou la livraison, l’ouverture, le dégagement latéral, les positions des supports et les conditions du sol doivent correspondre aux documents de montage à jour. Une voie d’accès libre ne suffit pas à démontrer que le site est prêt.

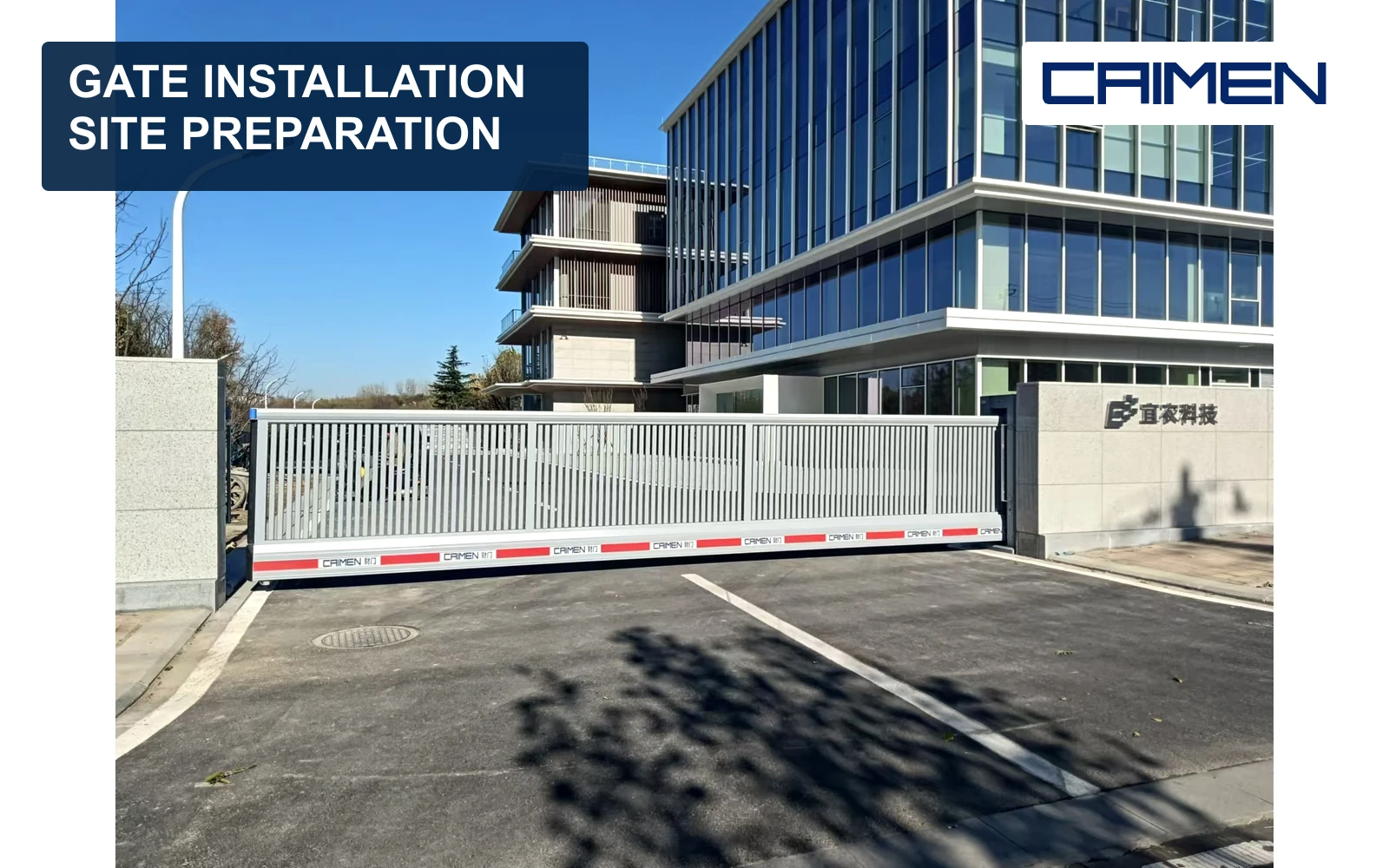

Nos portails coulissants autoportants de CAIMEN portent le vantail mobile à côté de l’entrée. La voie ne comporte pas de rail de roulement continu, mais les supports nécessitent toujours des fondations et le vantail complet un espace de mouvement dégagé. La préparation concerne ces deux parties de l’ensemble.
Définir l’implantation à réaliser
Un relevé décrit l’existant. Un plan de montage précise ce qui sera construit. Ces documents doivent rester distincts : une ouverture mesurée ne détermine pas à elle seule les positions définitives des supports, la partie arrière ou la disposition des fondations.
Les documents de travail doivent identifier la configuration retenue et la révision du plan. Indiquer sur un même plan le passage libre, le sens de refoulement, l’enveloppe complète du vantail et les supports. Si l’entrée a changé depuis le relevé, consigner la modification avant l’implantation des travaux. Le relevé de site pour portail autoportant couvre les mesures et observations de départ.
Coordonner les ouvrages de support avant la construction
Les dimensions des fondations et les détails de fixation dépendent du système retenu et du site réel. Ils ne peuvent être repris d’une photographie d’un autre portail ou d’un tableau générique de largeur d’ouverture. Le sol et les conditions locales de gel peuvent influer sur les ouvrages de support ; une dalle existante ne doit pas être jugée adaptée simplement parce qu’elle paraît massive.
Définir la disposition des fondations, l’entraxe des chariots et les fixations à partir des plans correspondants avant la construction. L’aptitude du béton à recevoir les charges doit respecter la spécification du béton et les exigences de montage du projet. Un délai fixe repris d’un autre système ne prouve pas qu’une fondation donnée est prête.
Le cadre et les ferrures de roulement doivent également être compatibles. Les chariots à galets assurent le support roulant ; ils ne rigidifient pas un cadre inadapté. Toute modification de la structure du vantail ou de son remplissage doit figurer dans les données de conception et ne pas être considérée comme un simple changement de finition.
Dégager toute la zone de déplacement
L’espace nécessaire au mouvement dépasse l’ouverture visible de passage des véhicules. Vérifier la présence de murs, de végétation, de matériaux entreposés et d’autres obstacles fixes dans la zone de refoulement prévue. Relever les niveaux du sol sur le trajet, notamment les points les plus hauts sous le vantail. L’absence de rail au sol ne supprime pas les questions de pente et de garde au sol.
Identifier aussi les endroits où des personnes peuvent approcher le portail en mouvement et où le vantail passe devant des structures fixes. Ces observations alimentent l’évaluation de sécurité de l’accès complet. Elles ne sont pas résolues par une voie sans rail ou par l’ajout d’un capteur générique au plan.
Transmettre un dossier de montage cohérent
Le dossier de montage doit réunir le plan actuel du portail, les photographies du site, les données de sol et les instructions des ferrures et de la motorisation retenues. Consigner les révisions des plans et les écarts non résolus pour éviter de travailler à partir de versions incompatibles.
Pour un accès motorisé, définir le mode de fonctionnement prévu, les cheminements piétons et le contrôle d’accès avec les informations mécaniques. Les positions des équipements et les interfaces doivent suivre les documents du système choisi et l’évaluation du site. Cette préparation ne définit ni le câblage, ni les emplacements des dispositifs de protection, ni les réglages d’une installation inconnue.
Distinguer préparation et mise en service
Un site préparé est prêt pour les travaux de montage spécifiés ; ce n’est pas encore un accès motorisé réceptionné. L’assemblage, les vérifications de mouvement, les mesures de protection et la mise en service restent à effectuer pour le système réel. Conserver les instructions et documents de remise avec le dossier de l’accès afin que l’exploitation et l’entretien ultérieurs concernent bien le portail installé.
