Un devis de portail coulissant peut mentionner des roulettes, un rail, une crémaillère et une réception sans expliquer leur association. Des noms proches peuvent aussi désigner des pièces différentes. Une roue qui circule sur un rail dans le passage n’a pas le même rôle qu’un chariot fixé à côté d’un portail autoportant.
Chez CAIMEN, nous fabriquons des systèmes de portails en aluminium pour les entrées résidentielles et commerciales. Ce guide explique les principales pièces d’un portail coulissant du point de vue de l’acheteur : leur fonction, la configuration qui les utilise et les points à confirmer avant commande.
Identifiez d’abord le système porteur

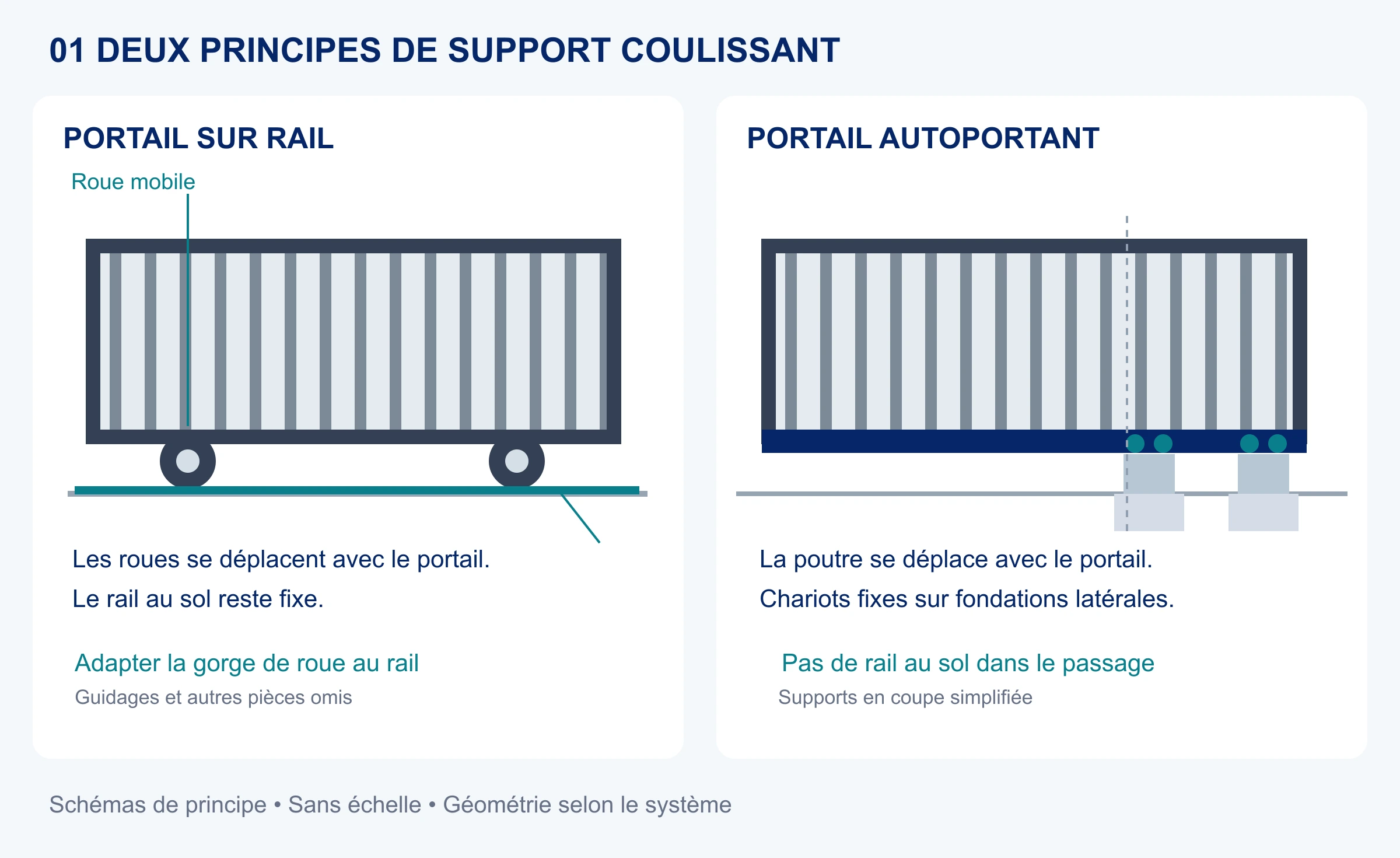

Un portail coulissant sur rail possède des roues fixées au vantail mobile, qui roulent sur un rail au sol. Dans un système autoportant à poutre inférieure, la poutre est fixée au vantail et se déplace sur des chariots porteurs fixes, à côté de l’ouverture. Aucun rail de roulement continu ne traverse le passage.
Le principe de support détermine les composants de roulement nécessaires. Pour comprendre le principe autoportant, consultez notre guide du fonctionnement d’un portail autoportant. Les schémas présentent un portail classique sur rail et un portail autoportant à poutre inférieure ; les autres systèmes coulissants utilisent des configurations différentes.
Repérez les principales pièces du portail coulissant

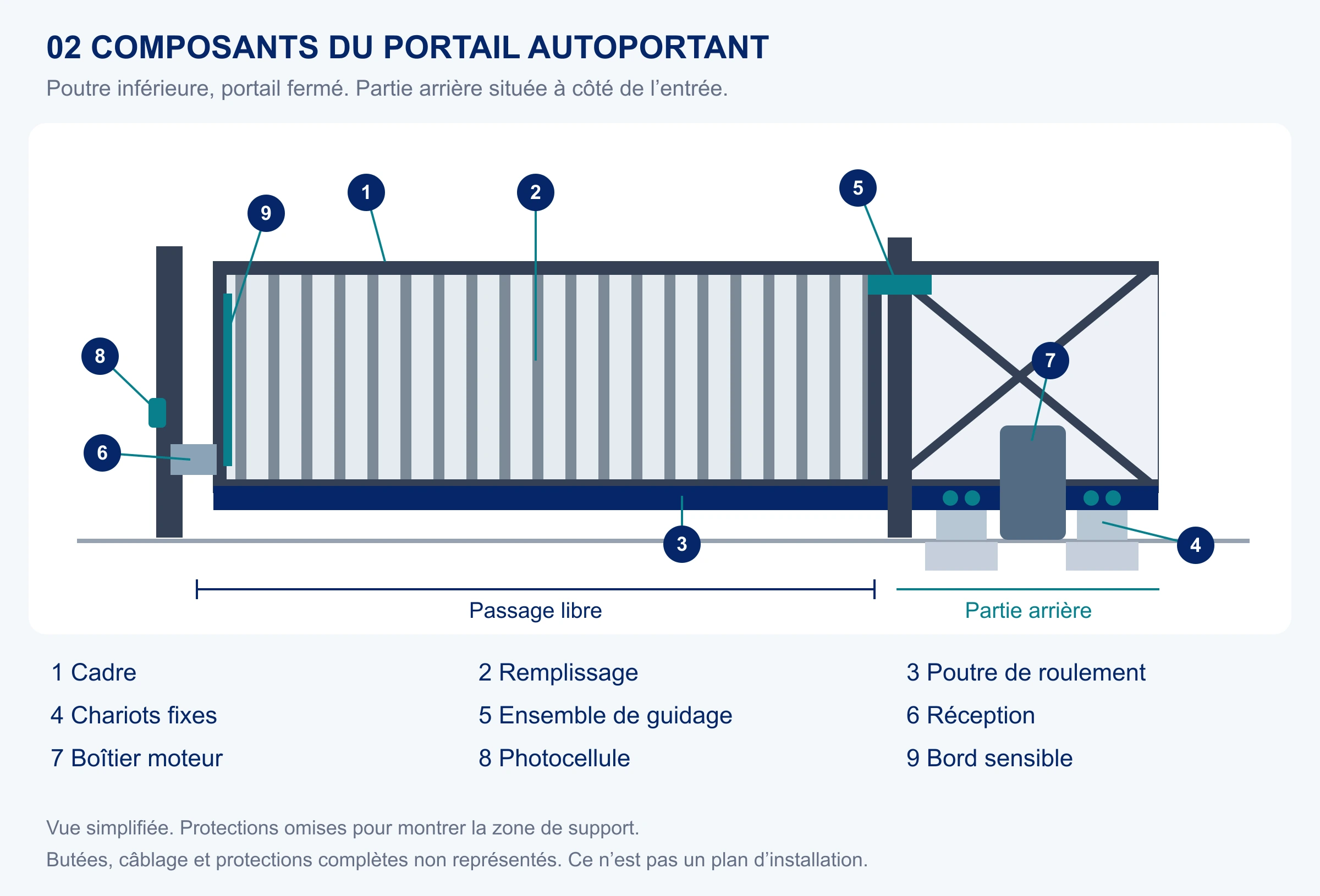

Utilisez le plan numéroté pour localiser les pièces, puis rapprochez leurs noms du dessin et de la nomenclature du fournisseur. Le plan représente une configuration autoportante générique. Un projet réel peut regrouper des composants dans une colonne d’entraînement ou adopter un guidage et une réception différents.
1. Cadre et remplissage
Le cadre constitue la structure du vantail mobile. Le remplissage occupe l’espace intérieur avec des lames, barreaux, treillis ou panneaux. Les acheteurs s’y intéressent souvent pour l’intimité et l’esthétique, mais il influe aussi sur le poids du portail et son exposition au vent.
Confirmez les dimensions complètes du vantail et le remplissage prévu avant de valider la quincaillerie. Remplacer des barreaux ajourés par un panneau plein après la sélection nécessite une révision de conception. Pour nos portails en aluminium, le cadre, le remplissage et la finition font partie de la configuration convenue du projet.
2. Roues et rail au sol, ou poutre de roulement et chariots
Sur un portail sur rail, la gorge de roue et le profil du rail doivent correspondre. Le diamètre de la roue ne suffit pas à établir la compatibilité : les roulements, les cotes de fixation, la capacité de charge et la géométrie du rail comptent aussi.
Sur un portail autoportant, la poutre et les chariots constituent un système de roulement apparié. Le chariot comporte plusieurs galets sur un support fixe ; la poutre passe au-dessus. Vérifiez la référence du système et les limites de sélection du fabricant avant d’associer les pièces. La charge annoncée pour un composant ne valide pas tous les portails construits autour de lui.
Si plusieurs tailles de poutres ou de chariots sont proposées, demandez quelles dimensions et quel poids complet du vantail justifient le choix. Notre article sur les données de calcul d’un portail autoportant précise les informations nécessaires à cet examen.
3. Guidages, réceptions et butées
Les galets ou ensembles de guidage maintiennent l’alignement du vantail pendant son déplacement. Leur position et leur rôle porteur dépendent du système. Ne remplacez pas un chariot porteur prescrit par un galet de guidage sous prétexte qu’ils se ressemblent dans un catalogue.
Une réception positionne l’extrémité avant à la fermeture. Certaines réceptions soutiennent aussi le portail fermé ; confirmez cette fonction sur le dessin. Les butées mécaniques limitent la course physique lorsqu’elles sont prévues. La gestion électronique des fins de course a une fonction distincte : la proposition doit donc identifier les deux dispositifs.
Comprenez ce que la motorisation entraîne réellement

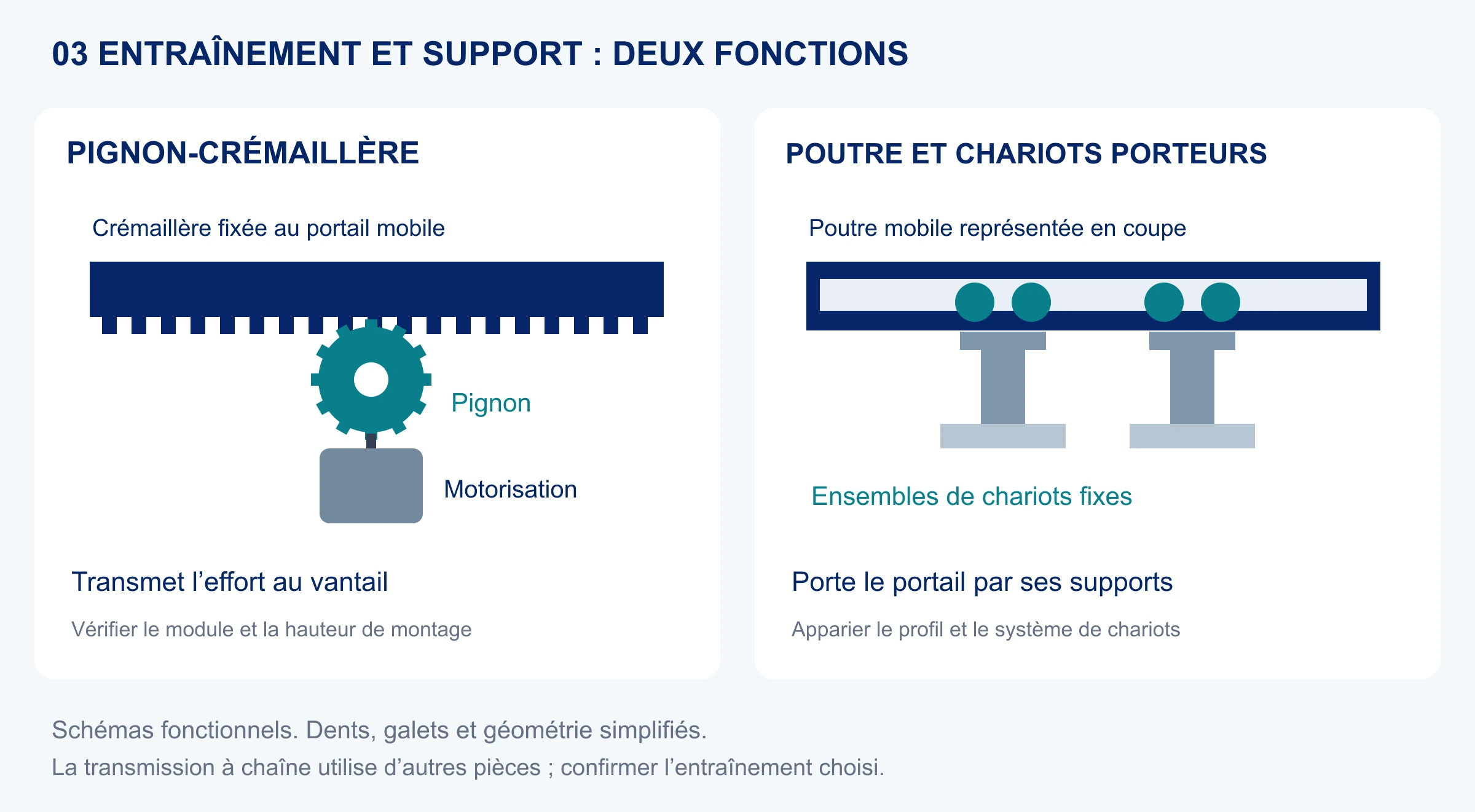

La motorisation produit le mouvement par une transmission à pignon-crémaillère ou à chaîne, par exemple. Dans le premier cas, la crémaillère dentée est fixée au portail et engrène avec le pignon du moteur. Elle transmet l’effort d’entraînement ; les roues ou supports autoportants sélectionnés portent le portail.
Pour un entraînement à crémaillère, vérifiez le module, le matériau, les fixations et la hauteur de montage par rapport à la motorisation choisie. Une motorisation à chaîne exige sa chaîne compatible, ses attaches et les pièces associées. Le type de transmission ne doit pas être déduit d’une photographie du boîtier.
En comparant des pièces pour portails coulissants automatiques, demandez le modèle de motorisation, son régime d’utilisation prévu et le poids du portail retenu pour la sélection. Usage quotidien, périodes de pointe, vitesse requise et configuration complète doivent être examinés ensemble. Un moteur plus puissant ne corrige ni un roulement incompatible ni un mauvais alignement.
Distinguez contrôle d’accès et équipements de sécurité
Un récepteur radio, un clavier, un lecteur de cartes ou une interface de contrôle d’accès transmet une demande de fonctionnement. Les photocellules et les bords sensibles fournissent des signaux au système de protection. Un lecteur qui ouvre le portail ne démontre pas que les fonctions de sécurité ont été testées.
Les photocellules détectent l’interruption d’un faisceau à leur emplacement. Un bord sensible détecte le contact le long du bord équipé. Le type de dispositif, sa position, sa surveillance et la réaction de la motorisation doivent convenir à l’entrée complète. Une liste générique ne permet pas de déterminer le nombre adapté de dispositifs.
Pour un portail automatisé, faites définir par l’installateur les protections et les contrôles de mise en service propres au site. Dans votre demande de devis, exigez que chaque dispositif de sécurité soit nommé, ainsi que les contrôleurs ou modules d’interface nécessaires à son raccordement.
Points à vérifier avant de commander des pièces ou un portail complet
| Élément | Question au fournisseur | Documents à obtenir |
|---|---|---|
| Éléments de roulement | Quel est le système exact poutre/chariots ou roues/rail ? | Référence du système et liste des composants compatibles |
| Dimensions et charge du portail | Quelles dimensions, quel poids et quel remplissage ont servi à la sélection ? | Configuration validée et critères de sélection |
| Ensemble d’entraînement | Quelle motorisation et quelle transmission sont incluses ? | Modèle, exigences d’utilisation et pièces d’entraînement compatibles |
| Commandes et protections | Quels dispositifs et interfaces sont fournis ? | Dispositifs nommés, compatibilité et périmètre de mise en service sur site |
| Fixation et travaux sur site | Qui fournit les ancrages, les fondations et les travaux électriques ? | Liste des prestations incluses/exclues et documents d’installation |
| Gestion des pièces de rechange | Comment identifier les pièces après livraison ? | Nomenclature, référence du projet et identification des équipements |
Pour des pièces de rechange, envoyez la référence existante, l’identification du portail et de la motorisation, des photos nettes et les cotes pertinentes. Faites relever les mesures en sécurité par une personne compétente. Une seule photo d’un galet sans référence suffit rarement à confirmer son remplacement.
Pour un portail neuf, vérifiez si le devis couvre uniquement la structure, un kit de quincaillerie ou un système automatisé configuré. Précisez si fondations, ancrages, alimentation, câblage sur site, installation et mise en service sont inclus ou exclus. Notre guide de préparation de l’installation autoportante traite la préparation du site.
Questions des acheteurs sur les pièces de portail coulissant
Les roulettes de portail coulissant sont-elles universelles ?
Non. Roues de roulement, galets de guidage et galets de chariots autoportants ont des fonctions et géométries différentes. Choisissez selon la référence du système, les fixations et les capacités applicables, pas uniquement selon l’apparence.
Une poutre autoportante est-elle un rail au sol ?
Non. Dans la configuration à poutre inférieure présentée, la poutre se déplace avec le portail sur des chariots fixes. Le rail au sol reste dans le passage pendant que les roues circulent dessus. Un fournisseur peut appeler ces deux profils « rail » : demandez quelle configuration il désigne.
Un kit de quincaillerie comprend-il le moteur ?
Cela dépend du périmètre indiqué par le fournisseur. Le kit peut contenir uniquement les composants de roulement. Demandez une liste détaillée indiquant la motorisation, la transmission, les commandes, les protections et les accessoires de fixation inclus.
Puis-je utiliser un chariot autoportant sur un portail sur rail ?
Il ne remplace pas directement une roue. Les deux configurations portent le vantail différemment. Une conversion exige une structure étudiée, un roulement compatible, une implantation des supports et des fondations adaptées.
Discutez de votre configuration coulissante avec CAIMEN
Pour un nouveau projet, découvrez nos portails coulissants autoportants en aluminium, puis envoyez les informations sur votre entrée à notre équipe. Indiquez le passage libre, la hauteur du portail, l’espace latéral disponible, le remplissage souhaité et l’usage prévu. Pour remplacer une pièce d’un portail CAIMEN existant, joignez la référence du projet et des photos afin que nous puissions examiner la configuration concernée.
