Un presupuesto de puerta corredera puede enumerar ruedas, un carril, una cremallera y un receptor sin explicar cómo se relacionan. Nombres similares también pueden designar piezas distintas. Una rueda que circula por un carril en el paso cumple una función diferente a la de un carro fijo junto a una puerta autoportante.
En CAIMEN fabricamos sistemas de puertas de aluminio para entradas residenciales y comerciales. Esta guía explica las piezas principales desde la perspectiva del comprador: qué hace cada una, qué configuración la utiliza y qué debe confirmar antes de pedirla.
Identifique primero el sistema de soporte
Una puerta corredera sobre carril tiene ruedas fijadas a la hoja móvil, que circulan por un carril en el suelo. En un sistema autoportante de viga inferior, la viga se fija a la hoja y pasa sobre carros de rodillos fijos junto al hueco. No hay un carril continuo que atraviese el paso.

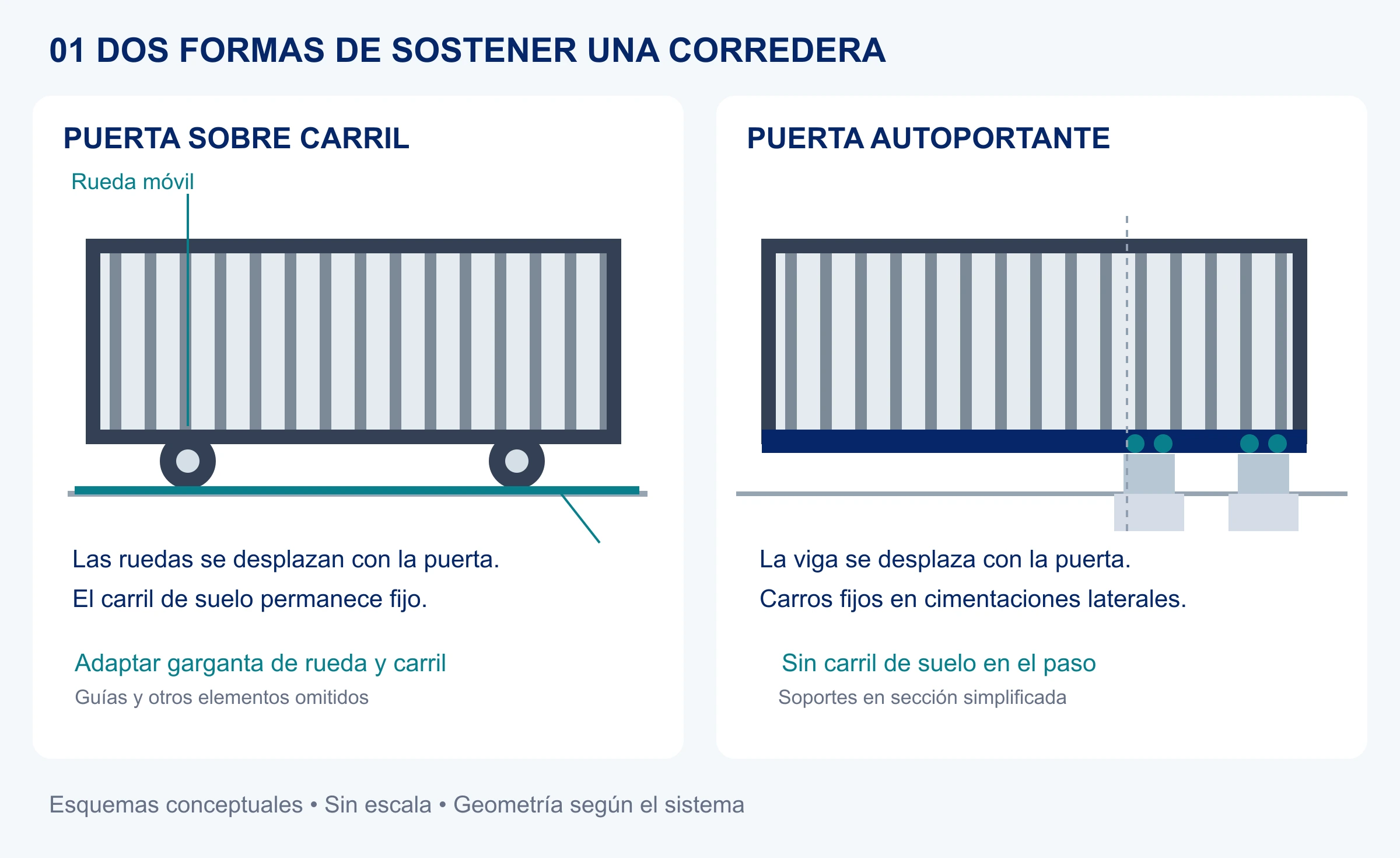

La disposición de soporte determina los elementos de rodadura necesarios. Para conocer el principio autoportante, lea nuestra guía de funcionamiento de una puerta autoportante. Los esquemas muestran una corredera convencional sobre carril y una autoportante de viga inferior; otros sistemas correderos tienen configuraciones diferentes.

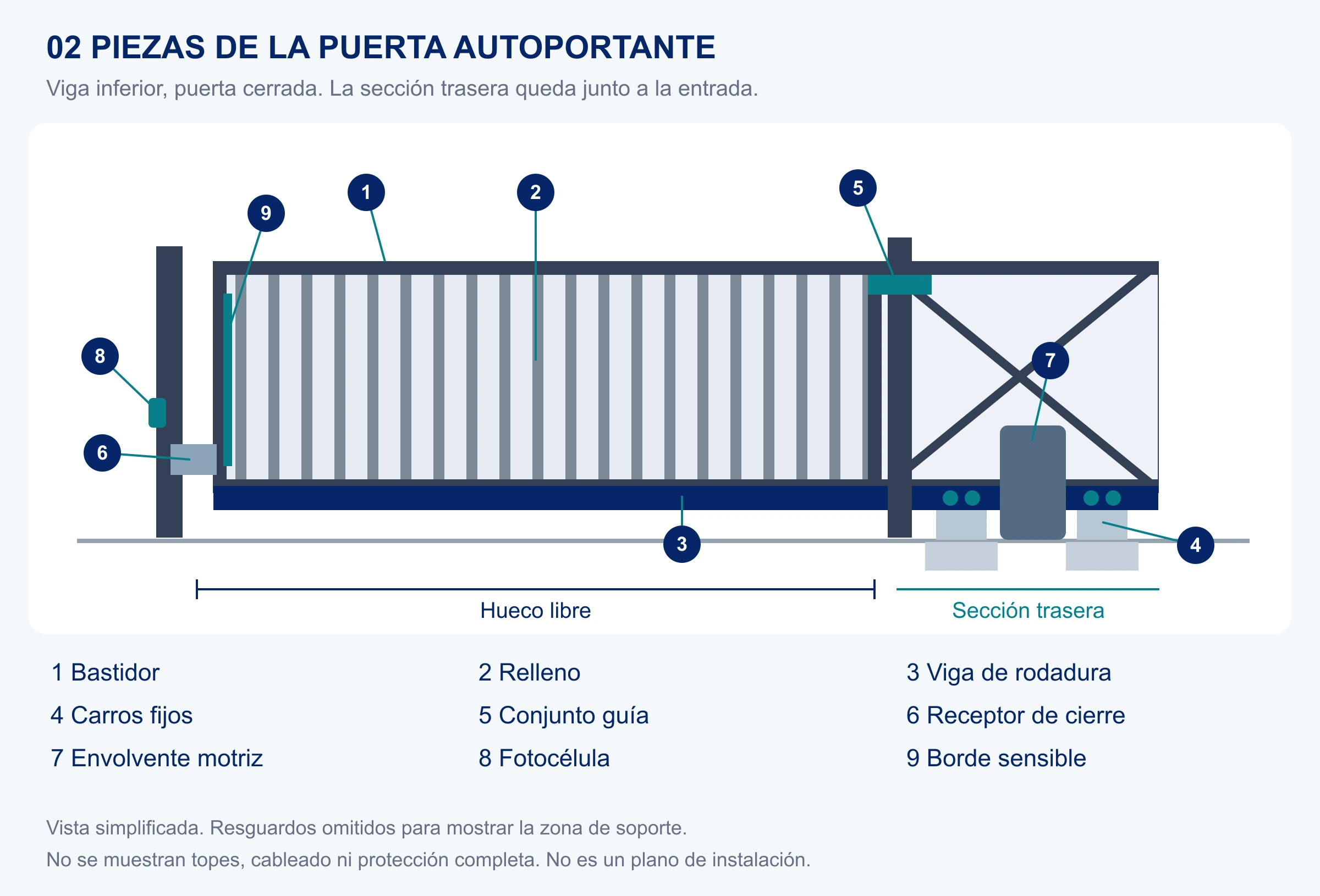

Mapa visual de las principales piezas de una corredera
Localice las piezas en el mapa numerado y compare sus nombres con el plano y la lista de materiales del proveedor. El mapa muestra una configuración autoportante genérica. En un proyecto real puede haber componentes integrados en una columna motriz o una disposición distinta de guías y recepción.
1. Bastidor y relleno
El bastidor forma la estructura de la hoja móvil. El relleno ocupa su interior mediante lamas, barrotes, malla o paneles. Los compradores suelen centrarse en él por su privacidad y apariencia, pero también afecta al peso de la puerta y su exposición al viento.
Confirme las dimensiones completas de la hoja y el relleno especificado antes de aprobar los herrajes. Cambiar un diseño de barrotes abiertos por un panel ciego después de la selección exige revisar el diseño. En nuestras puertas de aluminio, bastidor, relleno y acabado forman parte de la configuración acordada del proyecto.
2. Ruedas y carril de suelo, o viga de rodadura y carros
En una puerta sobre carril deben coincidir la garganta de la rueda y el perfil del carril. El diámetro por sí solo no determina la compatibilidad: también importan los rodamientos, las cotas de montaje, la capacidad de carga y la geometría del carril.
En una autoportante, la viga y los carros forman un sistema de rodadura compatible. El carro tiene varios rodillos en un conjunto de montaje fijo, sobre los que se desplaza la viga. Compruebe la referencia del sistema y los límites de selección del fabricante antes de combinar piezas. La carga indicada para un componente no valida cualquier puerta construida con él.
Si se proponen varias medidas de viga o carro, pregunte qué dimensiones y peso completo de hoja justifican la selección. Nuestro artículo sobre datos para el cálculo de puertas autoportantes explica la información necesaria para esa revisión.
3. Guías, receptores de cierre y topes
Los rodillos o conjuntos de guía ayudan a mantener alineada la hoja durante el movimiento. Su posición y su función portante dependen del sistema. No sustituya un carro de soporte especificado por un rodillo guía solo porque se parezcan en el catálogo.
Un receptor posiciona el extremo delantero cuando la puerta cierra. Algunas recepciones también sostienen la puerta cerrada; confirme esa función en el plano. Los topes mecánicos limitan físicamente el recorrido donde estén previstos. El control electrónico de posición final cumple otra función, por lo que la propuesta debe identificar ambos sistemas.
Comprenda qué mueve realmente el automatismo

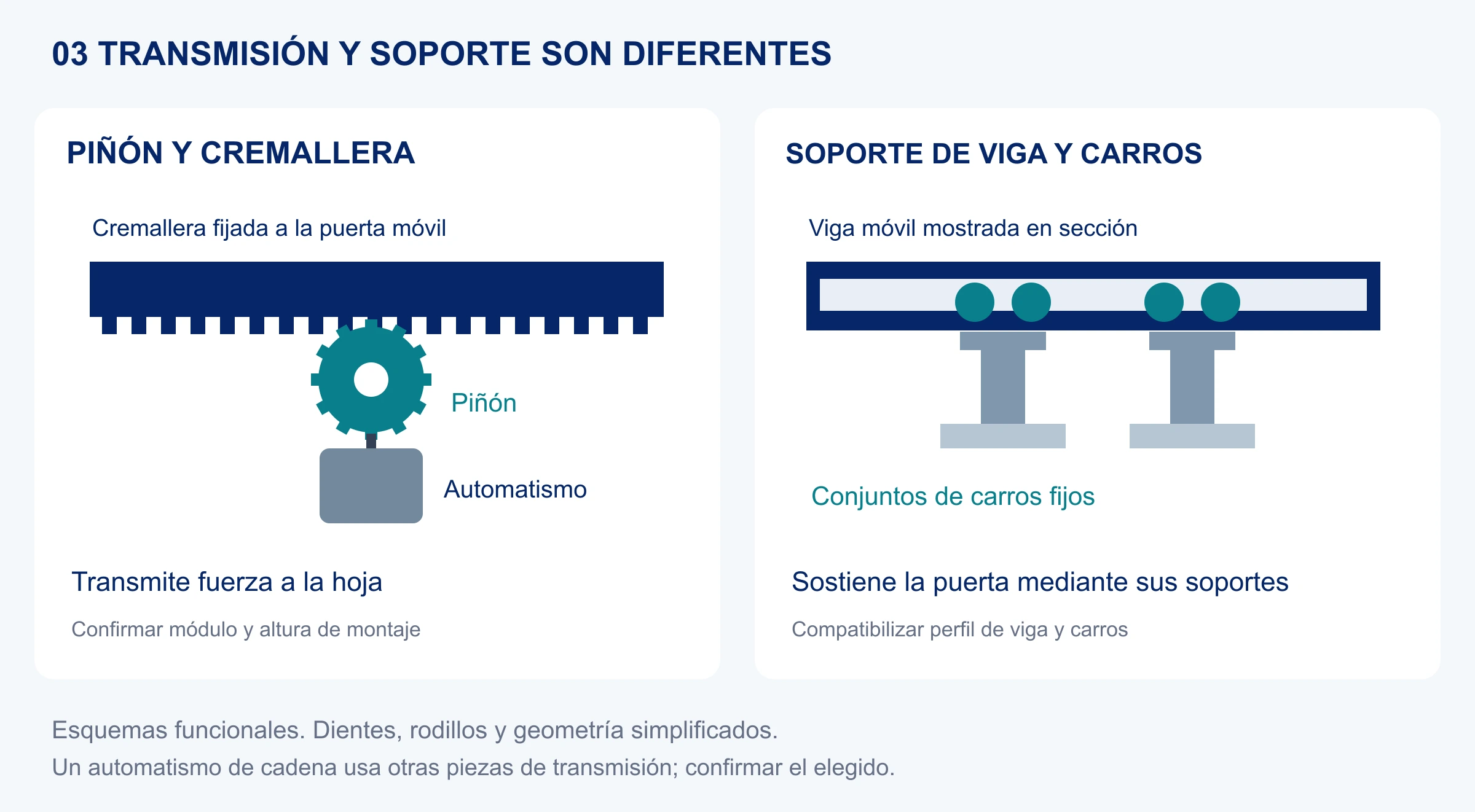

El automatismo produce el movimiento mediante una transmisión, como piñón-cremallera o cadena. En el primer caso, la cremallera dentada se fija a la puerta y engrana con el piñón del automatismo. La cremallera transmite fuerza; las ruedas o los soportes autoportantes seleccionados sostienen la puerta.
En equipos de cremallera, confirme módulo, material, fijación y altura de montaje para el automatismo elegido. Un automatismo de cadena necesita su cadena compatible, anclajes y herrajes asociados. No debe deducirse el tipo de transmisión de una fotografía de la envolvente.
Al comparar piezas para correderas automáticas, solicite el modelo del automatismo, su régimen de trabajo previsto y el peso de puerta usado para seleccionarlo. Deben considerarse el uso diario, los periodos punta, la velocidad requerida y la configuración completa. Un motor mayor no corrige herrajes incompatibles ni una puerta mal alineada.
Distinga controles de acceso y equipos de seguridad
Un receptor de mando, teclado, lector de tarjetas o interfaz de control de acceso envía una orden de funcionamiento. Las fotocélulas y los bordes sensibles proporcionan señales al sistema de protección. Que un lector abra la puerta no demuestra que se hayan probado las funciones de seguridad.
Las fotocélulas detectan la interrupción de un haz en su posición de montaje. Un borde sensible detecta contacto a lo largo del borde equipado. El tipo de dispositivo, su ubicación, supervisión y respuesta del automatismo deben adaptarse a la entrada completa. Una lista genérica no permite determinar el número adecuado de dispositivos.
En una puerta automatizada, pida al instalador que defina las protecciones y comprobaciones de puesta en servicio para el lugar real. Al solicitar presupuesto, pida que los dispositivos de seguridad se identifiquen individualmente, junto con los controladores o interfaces necesarios para conectarlos.
Qué comprobar antes de pedir piezas o una puerta completa
| Elemento | Pregunta al proveedor | Qué obtener |
|---|---|---|
| Elementos de rodadura | ¿Cuál es el sistema exacto de viga/carros o ruedas/carril? | Referencia del sistema y lista de componentes compatibles |
| Dimensiones y cargas | ¿Qué dimensiones, peso y relleno de hoja se usaron para seleccionar? | Configuración aprobada y base de selección |
| Conjunto de accionamiento | ¿Qué automatismo y transmisión se incluyen? | Modelo, requisitos de trabajo y piezas de transmisión compatibles |
| Controles y protección | ¿Qué dispositivos e interfaces se suministran? | Dispositivos identificados, compatibilidad y alcance de puesta en servicio |
| Montaje y trabajos en obra | ¿Quién suministra anclajes, cimentación y trabajos eléctricos? | Relación de elementos incluidos/excluidos y documentos de instalación |
| Soporte de recambios | ¿Cómo se identificarán las piezas tras la entrega? | Lista de piezas, referencia del proyecto e identificación de equipos |
Para recambios, envíe la referencia existente, la identificación de puerta y automatismo, fotografías claras y medidas relevantes. Encargue las mediciones a una persona adecuada que trabaje con seguridad. Una foto de un rodillo sin referencia desde un único ángulo rara vez basta para confirmar el recambio.
En una puerta nueva, confirme si el presupuesto cubre solo la estructura, un kit de herrajes o un sistema automatizado configurado. Indique si cimentación, anclajes, alimentación, cableado de obra, instalación y puesta en servicio están incluidos o excluidos. Nuestra guía de planificación de instalación autoportante trata la preparación del lugar.
Preguntas de los compradores sobre piezas de correderas
¿Los rodillos de puertas correderas son universales?
No. Las ruedas de rodadura, los rodillos guía y los rodillos de carros autoportantes tienen funciones y geometrías distintas. Seleccione el recambio por referencia del sistema, montaje y capacidades aplicables, no solo por apariencia.
¿Una viga autoportante es lo mismo que un carril de suelo?
No. En la disposición de viga inferior mostrada, la viga viaja con la puerta sobre carros fijos. El carril permanece en el suelo mientras las ruedas se desplazan sobre él. El proveedor puede usar «carril» para ambos perfiles: pregunte a qué configuración se refiere.
¿Un kit de herrajes incluye el motor?
Depende del alcance declarado por el proveedor. Puede contener únicamente elementos de rodadura. Solicite una lista desglosada de automatismo, transmisión, controles, dispositivos de seguridad y accesorios de montaje incluidos.
¿Puedo usar un carro autoportante en una puerta sobre carril?
No sustituye directamente a una rueda. Las dos disposiciones sostienen la hoja de forma diferente. La conversión requiere una estructura revisada, un sistema de rodadura compatible y una disposición de soportes y cimentaciones adecuada.
Comente su configuración de corredera con CAIMEN
Para un proyecto nuevo, conozca nuestras puertas correderas autoportantes de aluminio y después envíe a nuestro equipo los datos de su entrada. Incluya el hueco libre, la altura, el espacio lateral disponible, el relleno preferido y el uso previsto. Si necesita un recambio para una puerta CAIMEN existente, añada la referencia del proyecto y fotografías para revisar la configuración correspondiente.
