قد يسرد عرض سعر البوابة المنزلقة بكرات وسكة وجريدة مسننة ومستقبلاً دون توضيح ترابطها. وقد تشير أسماء متشابهة إلى قطع مختلفة. فالعجلة التي تسير على سكة في الممر تؤدي دوراً مختلفاً عن عربة ثابتة بجانب بوابة كابولية.
نصنّع في CAIMEN أنظمة بوابات ألمنيوم للمداخل السكنية والتجارية. يشرح هذا الدليل القطع الرئيسية بلغة المشتري: وظيفة كل قطعة، والترتيب الذي يستخدمها، وما ينبغي تأكيده قبل الطلب.

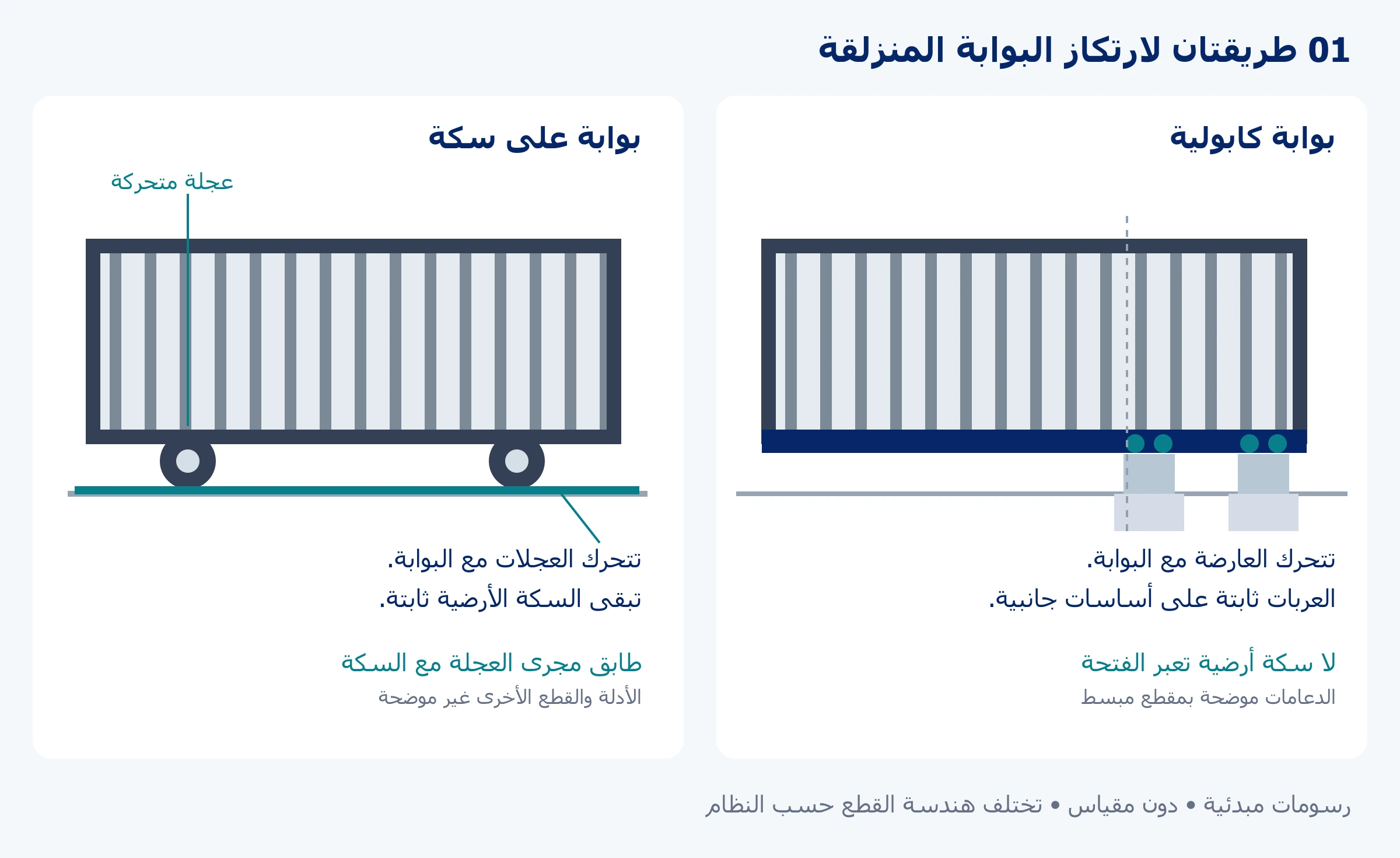

حدّد نظام الارتكاز أولاً
تحتوي البوابة المنزلقة على سكة على عجلات مثبتة بالضلفة المتحركة، تسير فوق سكة أرضية. وفي النظام الكابولي ذي العارضة السفلية، تُثبّت عارضة الحركة بالضلفة وتتحرك فوق عربات بكرات ثابتة بجانب الفتحة. ولا توجد سكة حركة متصلة تعبر ممر المركبات.
يحدد ترتيب الارتكاز مكونات الحركة المطلوبة. وللتعرّف إلى مبدأ النظام الكابولي، اقرأ دليلنا لكيفية عمل البوابة الكابولية. تعرض الرسومات بوابة تقليدية على سكة وبوابة كابولية بعارضة سفلية؛ أما الأنظمة المنزلقة الأخرى فلها ترتيبات مختلفة.

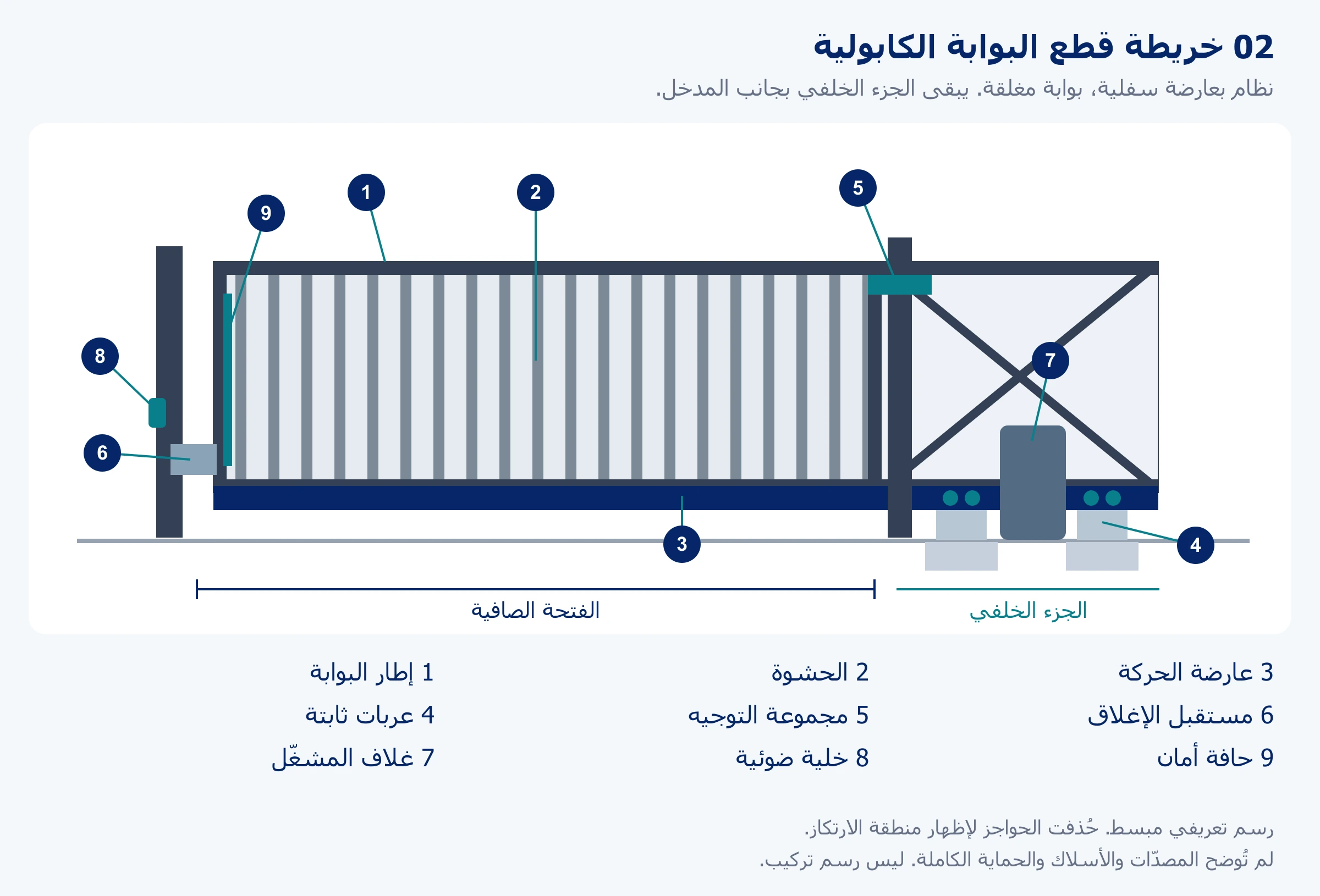

خريطة بصرية للقطع الرئيسية للبوابة المنزلقة
استخدم الخريطة المرقمة لتحديد مواقع القطع، ثم طابق الأسماء مع رسم المورّد وقائمة المواد. تعرض الخريطة ترتيباً كابولياً عاماً. وقد يجمع المشروع الفعلي مكونات داخل عمود تشغيل أو يستخدم ترتيباً مختلفاً للتوجيه والاستقبال.
1. إطار البوابة والحشوة
يشكّل الإطار بنية الضلفة المتحركة. وتملأ الحشوة فراغاته باستخدام شرائح أو قضبان أو شبك أو ألواح. ويركز المشترون غالباً عليها لأنها تحدد الخصوصية والمظهر، لكنها تؤثر أيضاً في وزن البوابة وتعرضها للرياح.
أكد الأبعاد الكاملة للضلفة والحشوة المحددة قبل اعتماد المكونات. فالانتقال من قضبان مفتوحة إلى لوح مصمت بعد الاختيار يستدعي مراجعة التصميم. وفي بواباتنا المصنوعة من الألمنيوم، يشكّل الإطار والحشوة والتشطيب جزءاً من تكوين المشروع المتفق عليه.
2. عجلات وسكة أرضية، أو عارضة حركة وعربات
في البوابة ذات السكة، يجب أن يتطابق مجرى العجلة مع مقطع السكة. ولا يثبت قطر العجلة وحده التوافق؛ فترتيب المحامل وأبعاد التثبيت وتصنيف الحمولة وهندسة السكة مهمة أيضاً.
في البوابة الكابولية تشكّل العارضة والعربات نظام حركة متطابقاً. وتضم العربة عدة بكرات على مجموعة تثبيت ثابتة تتحرك العارضة فوقها. تحقق من مرجع نظام المصنع وحدود الاختيار قبل دمج القطع. فذكر حمولة أحد المكونات لا يعني اعتماده لكل بوابة تُبنى حوله.
إذا شمل المقترح مقاسات متعددة للعارضة أو العربات، فاسأل عن أبعاد البوابة ووزن الضلفة الكامل اللذين يبرران الاختيار. ويوضح مقالنا عن مدخلات حساب البوابة الكابولية المعلومات اللازمة لهذه المراجعة.
3. الأدلة ومستقبلات الإغلاق ومصدّات التوقف
تساعد بكرات أو مجموعات التوجيه على إبقاء الضلفة بمحاذاتها أثناء الحركة. ويتوقف موقعها ودورها في حمل الأحمال على النظام. ولا تستبدل عربة ارتكاز محددة ببكرة توجيه لمجرد تشابههما في الكتالوج.
يحدد مستقبل الإغلاق موضع الطرف الأمامي عند إغلاق البوابة. وبعض ترتيبات الاستقبال تسند البوابة المغلقة أيضاً؛ أكد هذه الوظيفة في الرسم. وتحد مصدّات التوقف الميكانيكية من الحركة الفعلية حيث تُحدَّد. أما التحكم الإلكتروني في موضع النهاية فله وظيفة منفصلة، ولذلك ينبغي أن يوضح المقترح كلا الترتيبين.

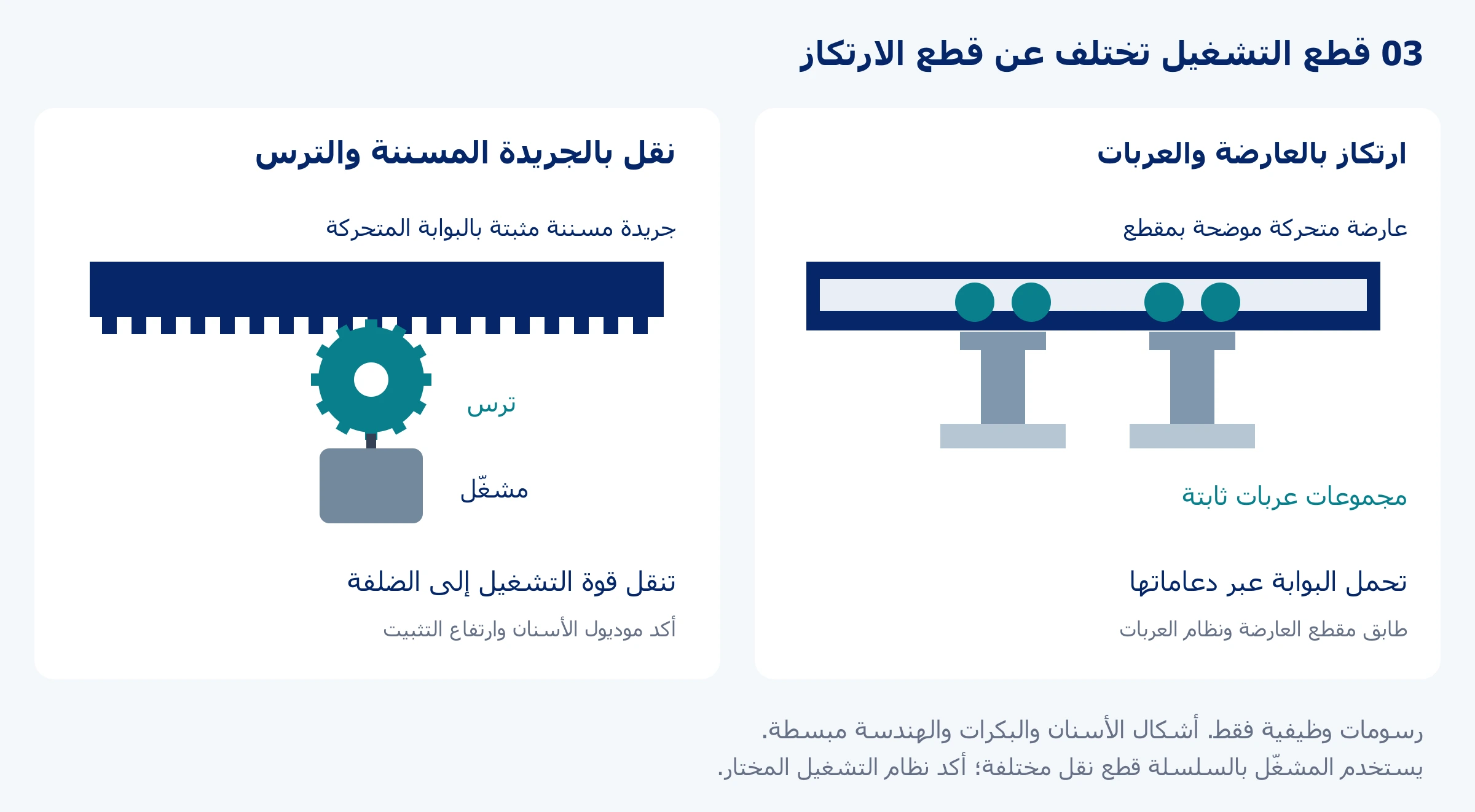

افهم ما يحرّكه المشغّل فعلياً
يوفر المشغّل الحركة عبر وسيلة نقل مثل الجريدة المسننة والترس أو السلسلة. وفي ترتيب الجريدة والترس، تُثبّت الجريدة المسننة بالبوابة وتتعشق مع ترس المشغّل. وتنقل الجريدة قوة التشغيل، بينما تحمل البوابةَ العجلاتُ أو الدعامات الكابولية المختارة.
في معدات الجريدة المسننة، أكد موديول الأسنان والمادة وترتيب التثبيت وارتفاعه بالنسبة إلى المشغّل المختار. ويحتاج المشغّل بالسلسلة إلى سلسلة متوافقة ومثبتاتها والمكونات المرتبطة بها. ولا ينبغي استنتاج نوع النقل من صورة غلاف المعدات.
عند مقارنة قطع البوابات المنزلقة الآلية، اطلب طراز المشغّل ونظام عمله المقصود ووزن البوابة الذي اختير على أساسه. وتشمل المناقشة الاستخدام اليومي وفترات الذروة والسرعة المطلوبة والتكوين الكامل. فالمحرك الأكبر لا يصحح مكونات حركة غير متوافقة أو بوابة سيئة المحاذاة.
افصل التحكم بالدخول عن معدات السلامة
يرسل مستقبل جهاز التحكم أو لوحة المفاتيح أو قارئ البطاقات أو واجهة التحكم بالدخول طلب تشغيل. وتوفر الخلايا الضوئية وحواف الأمان إشارات يستخدمها نظام الحماية. ولا يثبت فتح البوابة بواسطة قارئ أن وظائف السلامة قد اختُبرت.
تكشف الخلايا الضوئية انقطاع الشعاع عند موقع تركيبها. وتكشف حافة الأمان التلامس على امتداد الحافة المركبة. ويجب أن يناسب نوع الجهاز وموقعه ومراقبته واستجابة المشغّل المدخلَ بالكامل. ولا يمكن تحديد العدد الصحيح للأجهزة من قائمة عامة للقطع.
للبوابة الآلية، اطلب من جهة التركيب تحديد تدابير الحماية وفحوص بدء التشغيل للموقع الفعلي. وعند طلب السعر، اطلب تسمية كل جهاز سلامة على حدة مع أي وحدات تحكم أو واجهات لازمة لتوصيله.
ما ينبغي التحقق منه قبل طلب قطع أو بوابة كاملة
| البند | السؤال للمورّد | ما ينبغي الحصول عليه |
|---|---|---|
| مكونات الحركة | ما النظام الدقيق للعارضة والعربات أو للعجلات والسكة؟ | مرجع النظام وقائمة المكونات المتوافقة |
| أبعاد البوابة وأحمالها | ما مقاس الضلفة ووزنها وحشوتها التي استُخدمت للاختيار؟ | التكوين المعتمد وأساس الاختيار |
| حزمة التشغيل | ما المشغّل ووسيلة نقل الحركة المشمولان؟ | الطراز ومتطلبات العمل وقطع النقل المتوافقة |
| التحكم والحماية | ما الأجهزة والواجهات المورّدة؟ | الأجهزة المسماة والتوافق ونطاق بدء التشغيل في الموقع |
| التثبيت وأعمال الموقع | من يوفر المراسي والأساسات والأعمال الكهربائية؟ | قائمة المشمول والمستثنى ووثائق التركيب |
| دعم الاستبدال | كيف ستُعرَّف القطع بعد التسليم؟ | قائمة القطع ومرجع المشروع وتعريف المعدات |
لقطع الاستبدال، أرسل رقم القطعة الموجودة وتعريف البوابة والمشغّل وصوراً واضحة والأبعاد ذات الصلة. واطلب من شخص مناسب أخذ القياسات بأمان. فنادراً ما تكفي صورة بكرة بلا علامة من زاوية واحدة لتأكيد البديل.
لبوابة جديدة، أكد ما إذا كان السعر يشمل الهيكل وحده أو طقم مكونات أو نظاماً آلياً مهيأً. وحدّد الأساسات والمراسي والطاقة والكابلات الميدانية والتركيب وبدء التشغيل كبنود مشمولة أو مستثناة. ويتناول دليلنا لتخطيط تركيب البوابات الكابولية جانب إعداد الموقع.
أسئلة المشترين عن قطع البوابات المنزلقة
هل بكرات البوابات المنزلقة موحدة لجميع الأنظمة؟
لا. فعجلات الحركة وبكرات التوجيه وبكرات العربات الكابولية تختلف في الوظائف والهندسة. وطابق البديل مع مرجع النظام وتفاصيل التثبيت والتصنيفات المطبقة، لا مع المظهر وحده.
هل العارضة الكابولية هي نفسها السكة الأرضية؟
لا. ففي ترتيب العارضة السفلية الموضح هنا تتحرك العارضة مع البوابة فوق عربات ثابتة. وتبقى السكة الأرضية في الممر بينما تسير عليها عجلات البوابة. وقد يستخدم المورّد كلمة «سكة» لكلا المقطعين، لذا اسأل عن الترتيب المقصود.
هل يشمل طقم مكونات البوابة المحرك؟
يتوقف ذلك على النطاق الذي يحدده المورّد. فقد يضم الطقم مكونات الحركة فقط. واطلب قائمة مفصلة تبين المشغّل ووسيلة النقل والتحكم وأجهزة السلامة وملحقات التثبيت المشمولة.
هل أستطيع استخدام عربة كابولية على بوابة ذات سكة؟
ليست بديلاً مباشراً للعجلة. فكل ترتيب يسند الضلفة بطريقة مختلفة. ويتطلب التحويل هيكلاً خضع للمراجعة ونظام حركة متوافقاً وترتيب دعامات وأساسات مناسباً.
ناقش تكوين بوابتك المنزلقة مع CAIMEN
لمشروع جديد، اطّلع على بواباتنا المنزلقة الكابولية المصنوعة من الألمنيوم، ثم أرسل تفاصيل مدخلك إلى فريقنا. أدرج عرض الفتحة الصافي وارتفاع البوابة والمساحة الجانبية المتاحة والحشوة المفضلة والاستخدام المتوقع. وإذا احتجت إلى بديل لبوابة CAIMEN موجودة، فأرفق مرجع المشروع والصور لنتمكن من مراجعة التكوين المعني.
